Calcularea debitului de scurgere: iată cum se procedează
Pentru o drenare corespunzătoare în spațiile interioare și exterioare, trebuie să se asigure că sifonurile și conductele de scurgere instalate sunt adecvate pentru debitele și presiunile de apă specifice locului de instalare. În acest sens, trebuie luate în considerare anumite norme și/sau debitul local de apă de ploaie, precum și rezistența la presiune a conductelor utilizate. Cum se procedează în acest sens?
- Determinarea cantității de apă uzată generată
- Găsirea unui sifon de podea cu capacitate de scurgere adecvată
Valori minime ale debitului conform standardului DIN EN 1253-1
Standardul DIN EN 1253-1 specifică debitele minime de apă pe care scurgerile cu diferite diametre nominale trebuie să le poată evacua la o înălțime de acumulare de 20 mm.
Mulți producători indică doar o singură valoare (debitul de scurgere). Atenție! Este foarte probabil ca aceasta să fie măsurată la o înălțime a apei de 20 mm. Prin urmare, verificați dacă în documentația tehnică a produsului este specificată și capacitatea de scurgere la o înălțime a apei de 10 mm (opțional într-o curbă de scurgere).
Debite minime pentru orificiile de scurgere și jgheaburile de acoperiș convenționale (nu se aplică în cazul curgerii sub presiune)
Valoarea nominală a racordului de evacuare 1) | Sifoane de podea (gRost) | ||
DN / OD | DN / ID | Valori minime ale debitului l/s | Înălțimea de umplere a mm |
| 32 | 0,4 | 20 | |
| 30 | 0,4 | ||
| 40 | 0,6 | ||
| 40 | 0,6 | ||
| 50 | 0,8 | ||
| 50 | 0,8 | ||
| 63 | 0,8 | ||
| 75 | 0,8 | ||
| 70 | 0,8 | ||
| 75 | 0,8 | ||
| 90 | 80 | 0,8 | |
| 100 | 1,4 | ||
| 100 | 1,4 | ||
| 110 | 1,4 | ||
| 125 | 2,8 | ||
| 125 | 2,8 | ||
| 150 | 4,0 | ||
| 160 | 4,0 | ||
1) Toate dimensiunile care nu sunt menționate în acest tabel trebuie verificate folosind dimensiunea nominală imediat superioară.
Exemplu practic

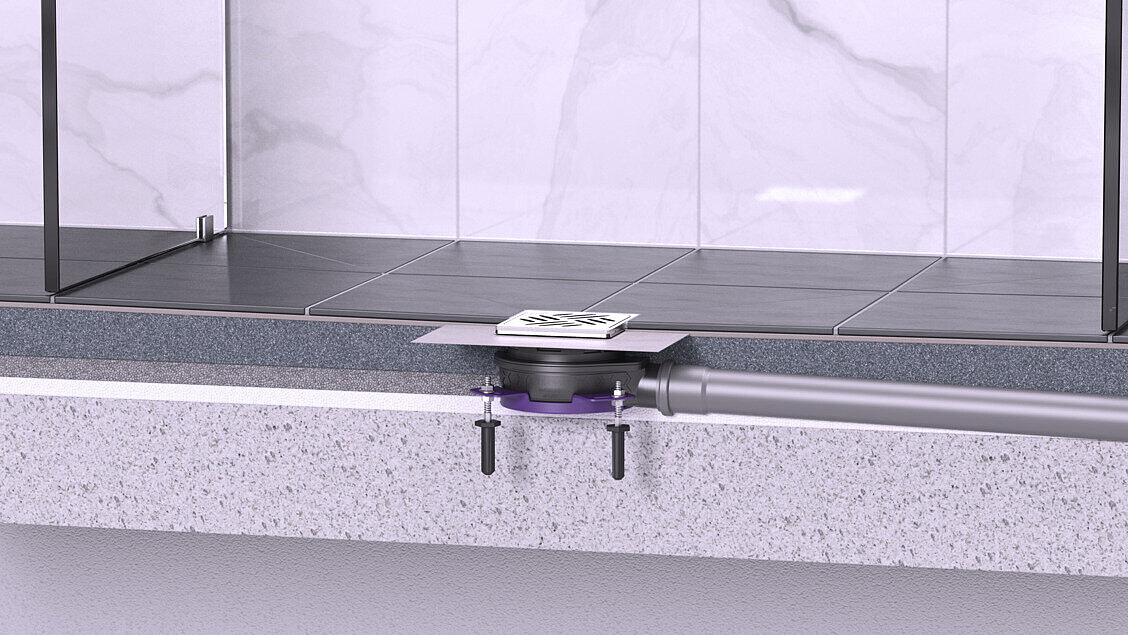

Volumul de apă uzată generat corespunde capacității de evacuare a sifonului de podea?
| Cantitatea de apă | Debitul sistemelor de scurgere plate |
| Capete de duș clasice, aprox. 12-15 l/min = max. 0,25 l/s | = 0,4 l/s Linearis Infinity 60 cu sifon la o înălțime de 10 mm |
| = 0,5 l/s Linearis Infinity 60 cu sifon la o înălțime de 20 mm | |
| dușuri de ploaie mari, de aprox. 20-30 l/min = max. 0,50 l/s | = 0,6 l/s Linearis Infinity 90 cu sifon la o înălțime de 10 mm |
| = 0,8 l/s Linearis Infinity 90 cu sifon la o înălțime de 20 mm |
Atenție: respectați regulile speciale privind sifonul de duș!
Pentru sistemele de scurgere fără racorduri laterale, utilizate în cabinele de duș cu un singur cap de duș, se aplică o regulă specială: debitul minim al acestora trebuie să fie, în orice caz, de 0,4 l/s. Produsele în cauză trebuie să fie marcate corespunzător de către producător.
r(D, T): Berechnungsregenspende in l/(s x ha) lt. Statistik
C: Abflussbeiwert
A: wirksame Niederschlagsfläche in m²

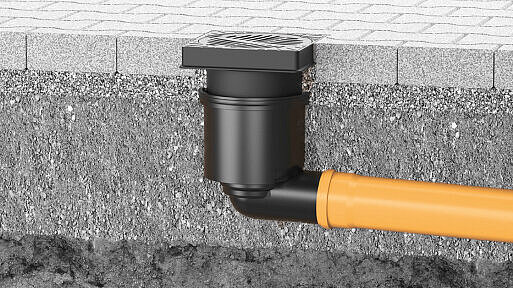

Valori minime ale debitului în funcție de scurgerea apei de ploaie
Toate sistemele de colectare a apei de ploaie trebuie dimensionate astfel încât să poată face față debitului local de scurgere a apei de ploaie Q. Valoarea se calculează folosind formula prezentată aici. Vă rugăm să rețineți că, în timpul unei ploi torențiale, pot apărea pe termen scurt cantități mai mari de apă de ploaie. Acest aspect trebuie luat în considerare prin măsuri adecvate, cum ar fi instalarea unor deversoare de urgență sau descărcarea presiunii din conductele cu curgere liberă.
Rezistența la presiune a conductelor
La alegerea țevilor, a pieselor de racord, a elementelor de îmbinare și a suporturilor montate în aval de guri de scurgere, trebuie să se asigure că acestea rezistă la suprapresiunile și subpresiunile preconizate în interiorul țevii. Dacă este necesar, trebuie utilizate componente cu fixare longitudinală pentru a asigura corespunzător racordurile, cum ar fi manșoanele de îmbinare. În cazul sistemelor de drenaj de acoperiș de dimensiuni mai mari, presiunile interne exacte trebuie determinate cu precizie prin calculul suprasolicitării și al inundării.
