Reguli importante
Odată ce se cunoaște profilul cerințelor pentru dispozitivul de protecție împotriva refluxului, se poate alege un produs adecvat. În acest context, trebuie reținut în special faptul că toate produsele utilizate în sistemele de drenaj sunt considerate produse pentru construcții și, prin urmare, trebuie să respecte reglementările din domeniul construcțiilor.
În acest scop, sunt permise următoarele metode de atestare:
- standarde armonizate, cum ar fi DIN EN 12050 pentru instalații de ridicare sau DIN EN 13564 pentru clapete de reținere
- omologări generale de construcție, cum ar fi Z-53.2-487 pentru instalația de ridicare cu clapetă de reținere Ecolift
- aprobare în cazuri individuale printr-o evaluare a adecvării și clarificare cu o autoritate competentă
În cazul în care utilizarea unui produs nu este nici standardizată, nici reglementată de legislația în domeniul construcțiilor, se poate solicita o autorizație în fiecare caz în parte. Produsul este apoi verificat, în colaborare cu autoritatea competentă, din punctul de vedere al adecvării sale și, dacă este cazul, omologat.
În ceea ce privește domeniul de aplicare, standardul DIN 1986-100 descrie doar cele două tipuri de produse standardizate: instalațiile de ridicare și clapetele de reținere. Cu toate acestea, așa cum se menționează și în comentariul la standardul DIN 1986-100, din motive legate de evoluția tehnică, de rentabilitate, dar și de protecția mediului și de utilizarea rațională a energiilor primare, este necesar ca noi materiale de construcție, componente, tipuri de construcție și obiecte de amenajare să fie aplicate și utilizate. În acest sens, pot fi proiectate și utilizate și soluții inovatoare. Domeniul lor de aplicare este reglementat în autorizația corespunzătoare sau trebuie coordonat, în cazuri individuale, cu autoritatea competentă.
Tipuri de produse pentru protecția împotriva refluxului
Astfel, pentru protecția împotriva refluxului sunt disponibile, în principiu, trei tipuri de produse:
- instalații automate de ridicare a apelor uzate cu circuit de reflux conform DIN EN 12050
- dispozitive de închidere împotriva refluxului conform DIN EN 13564-1
- sisteme de protecție împotriva refluxului cu omologare generală de construcție, de exemplu, stații de pompare împotriva refluxului, stații de ridicare împotriva refluxului și stații de ridicare hibride.
Se poate utiliza conform | DIN EN 13564 | Autorizație generală de construcție | DIN EN 12050 | |
Tipul produsului / Modelul | Supapă de reținere | Sistem de pompare pentru acumularea apei | Stație de pompare pentru reflux | Sistem de ridicare / Stație de pompare |
| Cu clapetă |
| |||
| Cu pompă |
| |||
| Cu buclă de compensare |
| |||
Modul de funcționare al produselor
Diferitele tipuri de produse se deosebesc prin caracteristicile constructive ale dispozitivelor de închidere, pompelor și circuitului de reținere. Sistemele de pompare de reținere, sistemele de ridicare de reținere și sistemele hibride de ridicare combină astfel caracteristicile constructive ale dispozitivelor de închidere de reținere și ale sistemelor de ridicare. Din aceasta rezultă și diferențe semnificative în ceea ce privește modul de funcționare.
Tipul produsului / Drenaj | Supapă de reținere | Sistem de pompare pentru prevenirea refluxului / Stație de pompare pentru prevenirea refluxului | Sistem de ridicare / Stație de pompare |
| în regim normal | fără energie externă | fără energie externă | Funcționarea pompei |
| în caz de reflux | nu este posibil | Funcționarea pompei | Funcționarea pompei |
Astfel, pentru proiectare sunt disponibile nu numai produse consacrate și standardizate, ci și produse inovatoare. De cele mai multe ori, în funcție de situația concretă, există mai multe opțiuni. Prin urmare, la luarea deciziei finale, ar trebui să se opteze pentru soluția optimă din punct de vedere al siguranței și al rentabilității.

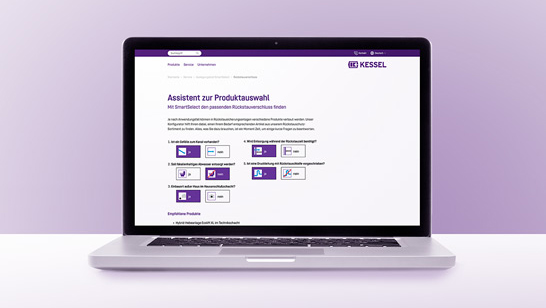

Asistent pentru alegerea produselor
Găsiți clapeta de reținere potrivită cu SmartSelect
În funcție de aplicație, în sistemele de protecție împotriva refluxului pot fi instalate diverse produse. Configuratorul nostru vă ajută să găsiți un produs din gama noastră de sisteme de protecție împotriva refluxului care să corespundă nevoilor dumneavoastră. Tot ce aveți nevoie este un minut pentru a răspunde la câteva întrebări scurte.
