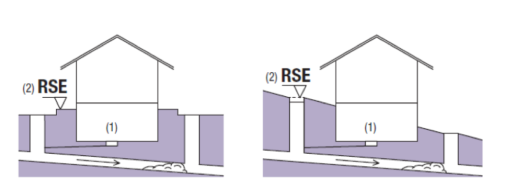

(1) Nivelul punctului de scurgere
(2) RSE (nivelul de reflux) corespunde nivelului gura de canal + 15 cm
Definition der Rückstauebene
Un pas esențial în proiectarea sistemelor de drenaj este determinarea nivelului de reflux fizic efectiv. În acest scop, trebuie stabilit nivelul de referință al punctelor de evacuare. Sunt relevante:
- pentru punctele de evacuare a apelor uzate: nivelul apei din sifon
- pentru apele pluviale: marginea superioară a punctului de evacuare (grilaj)
- precum și cel mai înalt punct de referință efectiv din rețeaua de canalizare racordată
Cerința de a lăsa un spațiu suplimentar de 15 cm față de nivelul gura de canal sau al grătarului de admisie asigură o siguranță sporită în cazul unui reflux. Toate punctele de scurgere situate sub nivelul de reflux descris trebuie protejate. În exemplul (B) prezentat mai sus, care ilustrează un teren în pantă, ar trebui protejate împotriva refluxului nu doar subsolul, ci și parterul!
Determinarea tipului de drenaj
Un factor decisiv în alegerea produsului este și poziția sistemului de protecție împotriva refluxului în raport cu canalul de canalizare la care este racordat. În măsura în care este posibil din punct de vedere al proiectării, ar trebui să se asigure întotdeauna o pantă suficientă, conform principiului drenajului gravitațional. Acest lucru permite drenarea în condiții normale de funcționare fără a fi necesară utilizarea pompelor, reducând astfel costurile de investiție, de exploatare și de întreținere. Atât obturatoarele de reflux, cât și sistemele de pompare și ridicare a refluxului utilizează acest principiu.
Determinarea gradului de utilizare
În cazul în care nu se poate renunța la utilizarea unui punct de evacuare, sistemul de protecție împotriva refluxului instalat în aval trebuie să asigure posibilitatea drenării chiar și în timpul unei situații de reflux. Acest lucru presupune, așadar, funcționarea unei pompe. Pompa trebuie să asigure drenarea în conducta de evacuare prin intermediul buclei de protecție împotriva refluxului.
În special în cazul instalațiilor de pompare, se aplică următoarea regulă: dacă fluxul de apă uzată nu trebuie întrerupt, trebuie instalată o instalație de pompare dublă, cu două pompe de aceeași capacitate, în conformitate cu standardele DIN EN 12050-1 sau DIN EN 12050-2, în funcție de aplicație. A doua pompă sporește siguranța funcționării.

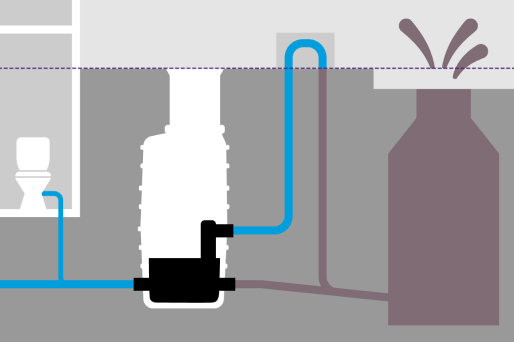

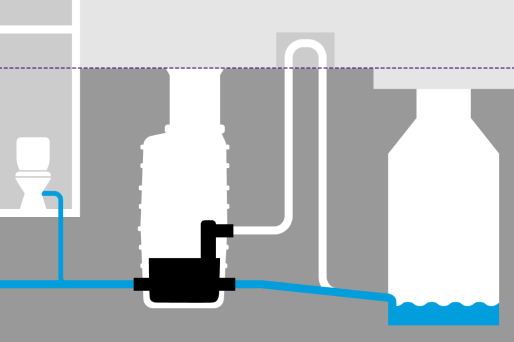

Sistemele de ridicare și pompare în caz de reflux oferă o siguranță de funcționare sporită în cazul unei defecțiuni a pompei, deoarece, dacă există o pantă suficientă către canal, drenajul continuă. Astfel, nu se consumă energie pentru pompare. Abia în cazul apariției unui reflux se închide o clapetă, iar drenajul se realizează atunci cu ajutorul pompei integrate.
Se poate renunța la utilizarea unui punct de scurgere:
- în mediul domestic, atunci când punctul de evacuare nu este utilizat și, independent de acest lucru, există o toaletă situată deasupra nivelului de reflux
- în cazul apelor uzate care conțin uleiuri minerale, dacă nu există riscul scurgerii lichidelor ușoare stocate și
- în cazul apelor uzate care conțin grăsimi, dacă activitatea din bucătărie poate fi întreruptă
