Selectarea sondelor pentru instalații de ridicare și stații de pompare

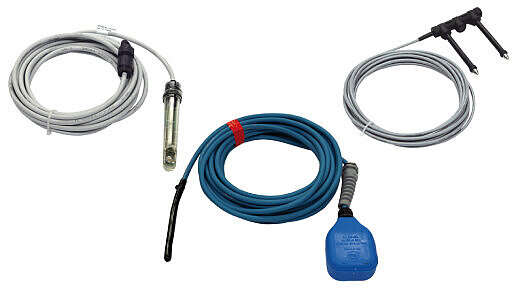

În stațiile de ridicare și stațiile de pompare se utilizează anumite sonde sau senzori pentru a determina nivelul apei din rezervorul de apă uzată. În funcție de scopul de utilizare al sondei respective, aceasta poate servi la declanșarea proceselor de pompare sau la activarea unei alarme în cazul în care apa se acumulează în rezervor. Există diferite tipuri de sonde, fiecare fiind potrivită pentru anumite condiții de utilizare. Sonde tipice sunt, de exemplu, senzorul de presiune, sonda de conductivitate, comutatorul cu flotor, senzorul hidrostatic sau sonda optică.

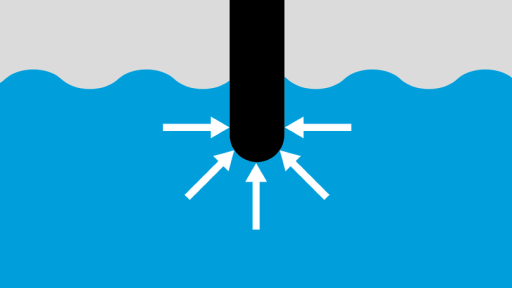

Senzor de presiune / Sistem pneumatic de detectare a nivelului
Nivelul apei dintr-o stație de ridicare sau de pompare poate fi determinat cu ajutorul unui senzor de presiune. Apa care se ridică în stația de ridicare comprimă aerul dintr-o clopotă de imersie sau dintr-un tub de imersie. Această presiune este transmisă senzorului de presiune și declanșează procesul de pompare imediat ce se depășește valoarea corespunzătoare a nivelului. Nivelul apei poate fi determinat cu o precizie de milimetri.
Senzorii de presiune sunt economici, ușor de utilizat și s-au impus ca standard în multe instalații de ridicare. Cu toate acestea, nu sunt întotdeauna soluția ideală în cazul apelor uzate cu conținut extrem de ridicat de grăsimi. În plus, nu sunt recomandați dacă distanța dintre instalația de ridicare și dispozitivul de comutare este mai mare de 15 metri sau dacă furtunul de presiune și cablul nu pot fi așezate în pantă continuă de la instalația de ridicare la dispozitivul de comutare. În acest caz, se poate forma apă de condens în furtunul de presiune, ceea ce afectează transmiterea corectă a nivelului.
Comutator cu flotor
Într-o instalație de ridicare sau stație de pompare echipată cu un comutator cu flotor, procesul de pompare este declanșat atunci când, în rezervorul de apă uzată, un flotor este împins în sus de creșterea nivelului apei. Imediat ce flotorul atinge înălțimea corespunzătoare, unitatea de comandă primește semnalul de activare a pompei. Comutatorul cu flotor este un tip de sondă simplu și verificat. Cu toate acestea, posibilitățile de ajustare a înălțimilor de comutare sau a histerezisurilor de comutare sunt limitate.

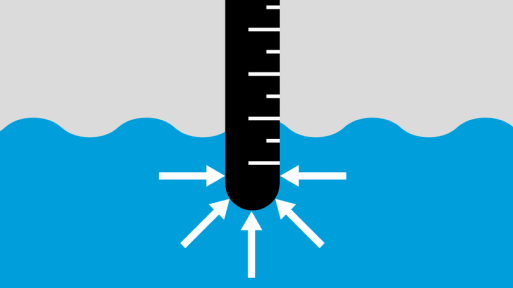

Senzor hidrostatic / Sondă de nivel
Senzorii hidrostatici, denumiți și sonde de nivel, funcționează pe baza legii hidrostatice: aceasta prevede că presiunea unui lichid dintr-un rezervor este direct proporțională cu înălțimea coloanei de lichid deasupra punctului de măsurare. Prin urmare, acest tip de sondă de nivel măsoară presiunea generată de coloana de apă din rezervor pentru a determina nivelul apei. Avantajele sondelor de nivel sunt fiabilitatea și precizia lor, deoarece sunt mai puțin sensibile la influențe externe, cum ar fi murdăria sau fluctuațiile de temperatură. În plus, transmisia semnalului (prin cablu) poate avea loc pe o distanță mult mai mare (> 100 m) decât în cazul altor senzori. Astfel, dispozitivul de comutare poate fi poziționat mult mai flexibil. Cu toate acestea, de aceea sunt, de regulă, mai scumpe decât alte tipuri de sonde.

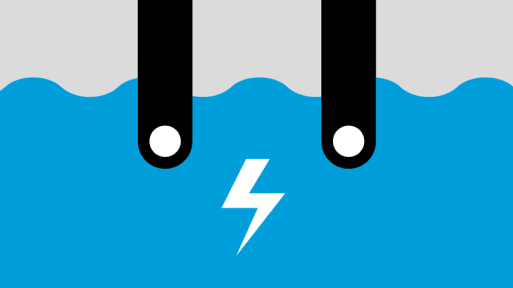

Sondă de conductivitate
O sondă de conductivitate declanșează procesul de pompare imediat ce apa ajunge la două puncte de măsurare situate la distanță mică unul de celălalt. Tensiunea alternativă aplicată în acel punct determină trecerea curentului electric prin lichidul conductiv dintre punctele de măsurare. Acest lucru transmite unității de comandă semnalul de activare a pompei.
Cu ajutorul unei sonde de conductivitate, nivelul apei dintr-un rezervor de apă uzată poate fi determinat într-un mod simplu și economic. Totuși, aceasta funcționează numai cu lichide conductoare și nu poate fi utilizată în tehnologia de pompare care transportă apă de ploaie sau condens.

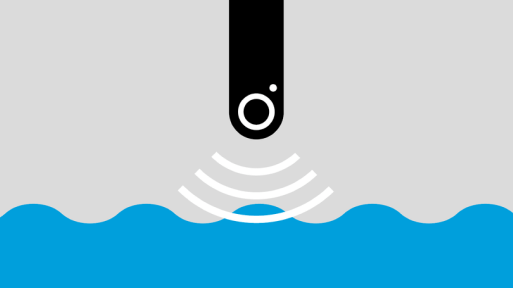

Sondă optică
Sondele optice sunt utilizate în instalațiile de ridicare și stațiile de pompare ca sonde de alarmă. Acestea emit un semnal optic sub formă de lumină infraroșie. De îndată ce sonda detectează o modificare a semnalului de lumină infraroșie, se declanșează alarma.
În comparație cu alte tipuri de sonde, sondele optice sunt, de regulă, mai potrivite ca dispozitive de alarmă, deoarece funcționează fiabil chiar și după o perioadă lungă de inactivitate. Cu toate acestea, ele pot declanșa alarme false dacă sunt utilizate în stații de ridicare sau stații de pompare cu ape uzate puternic spumante sau dacă se formează condens pe sondă din cauza vaporilor calzi ai apelor uzate.
