Prezentare generală
Pentru drenajul încăperilor umede, al unităților de alimentație publică, al întreprinderilor din industria alimentară, al măcelăriilor și al unităților industriale, gama noastră de produse din oțel inoxidabil oferă soluții adaptate fiecărui domeniu de aplicare. Este disponibil un număr mare de sisteme testate în practică, care pot fi asamblate și combinate din sistemul nostru modular. Componentele de bază sunt:

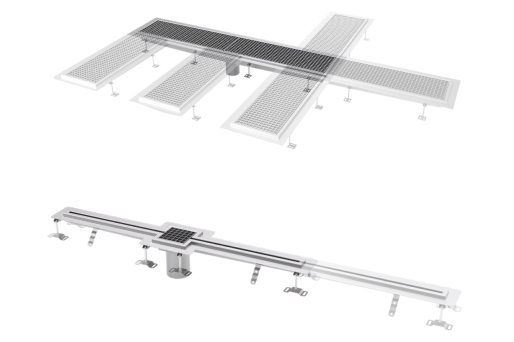

- Sifoane de podea din oțel inoxidabil
- Cuve de podea din oțel inoxidabil
- Canale cu profil dreptunghiular din oțel inoxidabil
- Canale cu fante din oțel inoxidabil
Materialul utilizat, oțelul inoxidabil 1.4301 (V2A) sau 1.4571 V4A, respectă în totalitate prevederile CE pentru unitățile de prelucrare a produselor alimentare și, împreună cu construcțiile deosebit de stabile și prelucrarea profesională, garantează o utilizare funcțională impecabilă. Capacele noastre pentru grătare sunt conforme cu standardul DIN 1253-1.
Canale de drenaj și bazine de colectare
Oriunde se generează un volum mare de ape uzate și nu se dorește perturbarea activității și a fluxului de lucru, apele uzate trebuie dirijate către sistemul de evacuare prin jgheaburi sau bazine de colectare și eliminate corespunzător. În cazul unui volum mare de ape uzate conținând particule grosiere de murdărie (de exemplu, în bucătăriile industriale), sunt adecvate jgheaburile cu cadru și bazinele de colectare. Jgheaburile cu fante sunt potrivite în zonele cu un volum mai redus de particule de murdărie și unde se preconizează o solicitare frecventă din cauza traficului rutier.
Etanșarea scurgerilor, jgheaburilor și cuvelor din oțel inoxidabil
Suprafețele din bucătăriile cu destinație comercială sunt, în general, clasificate în clasa de expunere la apă W2-I sau W3-I, cu solicitare chimică suplimentară. Bazele pentru executarea lucrărilor de impermeabilizare sunt prevederile standardului DIN 18534 „Impermeabilizarea spațiilor interioare”. În acest context, o condiție esențială este ca aici să existe exclusiv substraturi insensibile la umiditate (de exemplu, o șapă de ciment la pardoseală și plăci de gips-carton).
Gips-cartonul nu este permis. Pentru trecerile de conducte, în special în zona pardoselii, se presupune că acestea dispun de posibilități corespunzătoare de fixare pentru etanșări în sistem integrat. Jgheaburile supuse unor solicitări termice intense trebuie pregătite astfel încât etanșarea să poată fi trecută pe sub acestea, adică șapa trebuie să fie decupată corespunzător în aceste zone. În cazul în care se prevede o etanșare conform DIN 18534-2 sub șapă, detaliile de racordare, în special în zona pereților, trebuie proiectate corespunzător.
Principiile etanșării în sistem compozit
- Alegerea materialului de etanșare și a substraturilor se face în conformitate cu prevederile standardului DIN 18534 – Etanșarea spațiilor interioare – din iulie 2017
- Suportul trebuie să fie adecvat (material de construcție adecvat, cu suprafață plană, uscat, rezistent și fără fisuri; suprafața trebuie să asigure o aderență bună pentru straturile care urmează să fie aplicate)
- Este necesară aclimatizarea tuturor materialelor la temperatura ambiantă și respectarea temperaturilor de aplicare
- Se vor utiliza numai materiale de etanșare omologate (omologări conform marcajului Ü, abP, ETA și/sau DIN EN 12004)
- În zonele supuse solicitării directe (cum ar fi pereții din zona de duș și suprafețele de duș la nivelul pardoselii), suprafețele de pardoseală și pereți trebuie impermeabilizate în mod obligatoriu
- Materialele de etanșare adecvate trebuie selectate în funcție de substraturile existente și de clasele de expunere la apă (a se vedea: DIN 18534)
- Stratul de etanșare trebuie aplicat fără lacune, conform instrucțiunilor producătorului (cel puțin două etape de lucru / straturi)
- Respectați timpii minimi de uscare ai fiecărui strat
- Pentru racordarea la impermeabilizarea în sistem compozit, se vor utiliza numai sifoane de pardoseală cu flanșă adezivă
- Etanșarea rosturilor de dilatare / a rosturilor de margine
- Utilizați inserții din geotextil, țesătură sau folie astfel încât să poată fi absorbite mișcările normale ale elementelor de construcție.
- Utilizați numai benzi de etanșare / manșoane omologate
Variante de flanșe
La proiectarea componentelor de drenaj din oțel inoxidabil, este necesar să se acorde o atenție deosebită punctului de îmbinare dintre garnitura de etanșare și jgheabul de podea sau elementul de racord. Diferitele variante de flanșe asigură soluții conforme cu normele și cu cerințele punctului de îmbinare pentru pardoseala proiectată.
Flanșă adezivă, înălțimea flanșei 15 mm
Pentru racordarea la sisteme de etanșare cu plăci și gresie (conform DIN 18534, cu flanșă de 50 mm).
Flanșă adezivă, înălțimea flanșei 6 mm
Pentru conectarea la sistemele de acoperire a pardoselilor (de exemplu, rășină epoxidică).
Colț de racordare pentru plăci ceramice
Se utilizează în cazul solicitării termice a jgheabului.
Fără flanșă

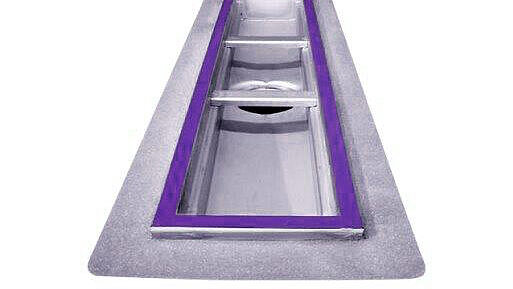

Nisipulare
În special în cazul conectării la sisteme de acoperire a pardoselii (de exemplu, rășină epoxidică), se recomandă presărarea cu nisip a flanșelor jgheaburilor sau a orificiilor de scurgere din oțel inoxidabil, pentru a asigura o mai bună aderență la pardoseala înconjurătoare și la substrat. Prin aplicarea nisipului, rugozitatea suprafeței crește considerabil, îmbunătățind astfel aderența la substrat, la pardoseala învecinată sau la stratul de etanșare cu strat subțire de sub pardoseală.
În plus, acoperirea este rezistentă la săruri, acizi, baze, diverse solvenți și multe alte substanțe. De asemenea, acoperirea poate fi utilizată și în zone sensibile, cum ar fi spitalele sau unitățile din industria alimentară și farmaceutică.

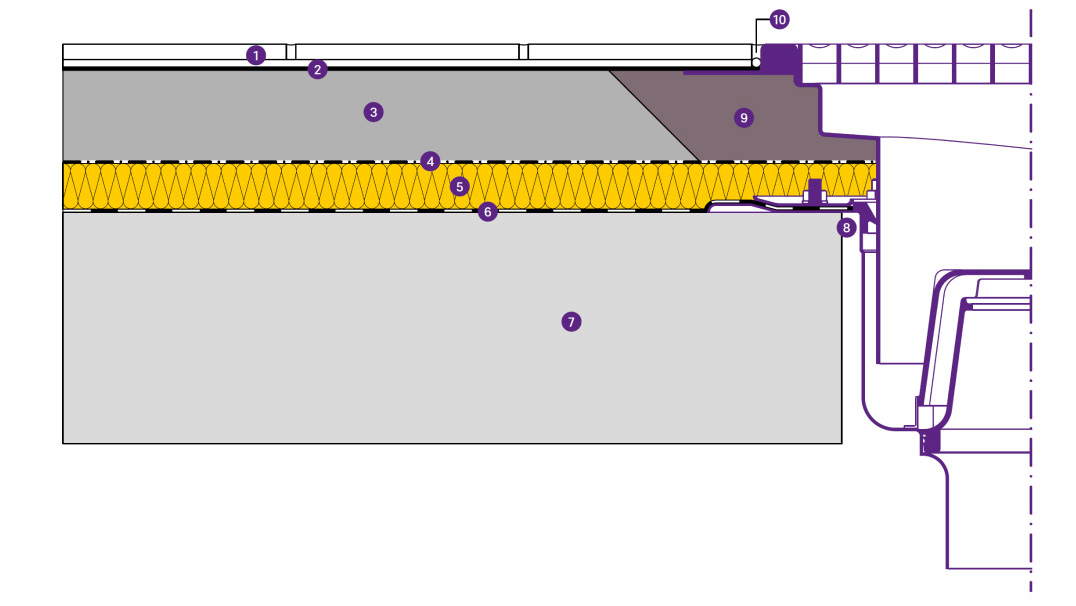

Jgheab din oțel inoxidabil cu flanșă adezivă de 15 mm pentru pardoseală cu gresie
1 Gresie și rosturi, inclusiv adeziv pentru gresie
2 Impermeabilizare în sistem integrat conform DIN 18534-1
3 Șapă de ciment
4 Strat de separare
5 Izolație
6 Folie de impermeabilizare / strat de separare ≥ 1,5 mm conform DIN 18534-2
7 Beton
8 În cazul străpungerii / structurii pardoselii, a se respecta
, dacă este cazul, măsurile de protecție împotriva incendiilor 9 Umplere etanșă la capilaritate cu rășină reactivă
10 Material de etanșare a rosturilor cu cordon de umplere cu celule închise
Jgheab din oțel inoxidabil cu flanșă adezivă de 6 mm pentru pardoseală din rășină de reacție
1 Strat de rășină reactivă
2 Impermeabilizare integrată conform DIN 18534-1
3 Nisip pentru șap
4 Strat de separare
5 Izolație
6 Folie de impermeabilizare / strat de separare ≥ 1,5 mm conform DIN 18534-2
7 Beton
8 În cazul străpungerii / structurii pardoselii, a se respecta
, după caz, măsurile de protecție împotriva incendiilor 9 Umplere etanșă la capilaritate cu rășină reactivă

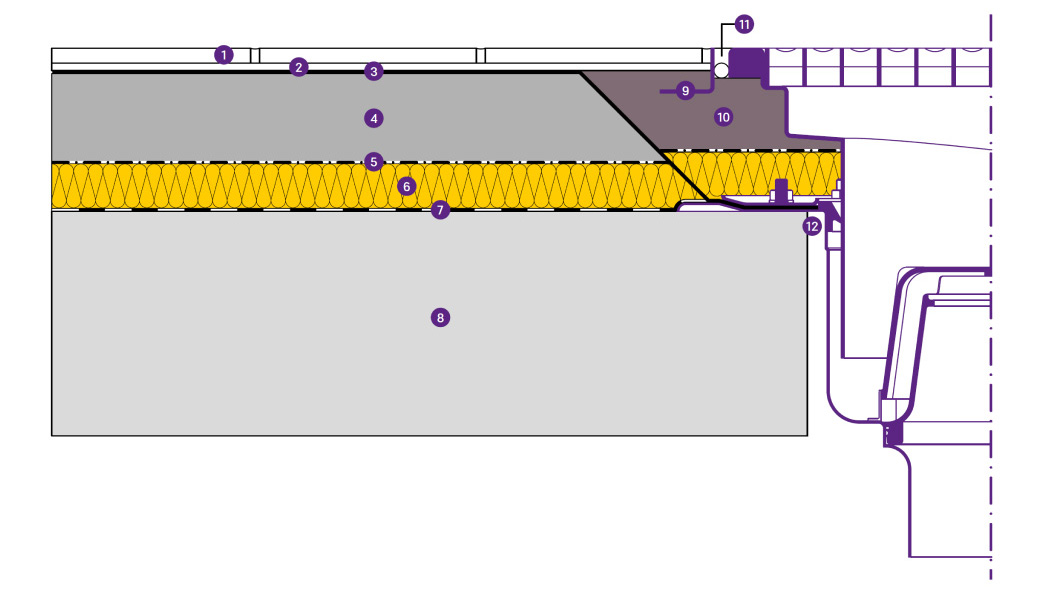

Jgheab din oțel inoxidabil supus la solicitări termice
1 Gresie și rosturi
2 Adeziv pentru gresie
3 Impermeabilizare în sistem integrat conform DIN 18534-1
4 Șapă de ciment
5 Strat de separare
6 Izolație
7 Folie de impermeabilizare / strat de separare ≥ 1,5 mm conform DIN 18534-2
8 Beton
9 Colț de racordare pentru gresie
10 Umplere etanșă capilar cu rășină reactivă
11 Material de etanșare pentru rosturi cu cordon
de umplere cu celule închise 12 În cazul străpungerii / structurii pardoselii, a se respecta, după caz, măsurile de protecție împotriva incendiilor

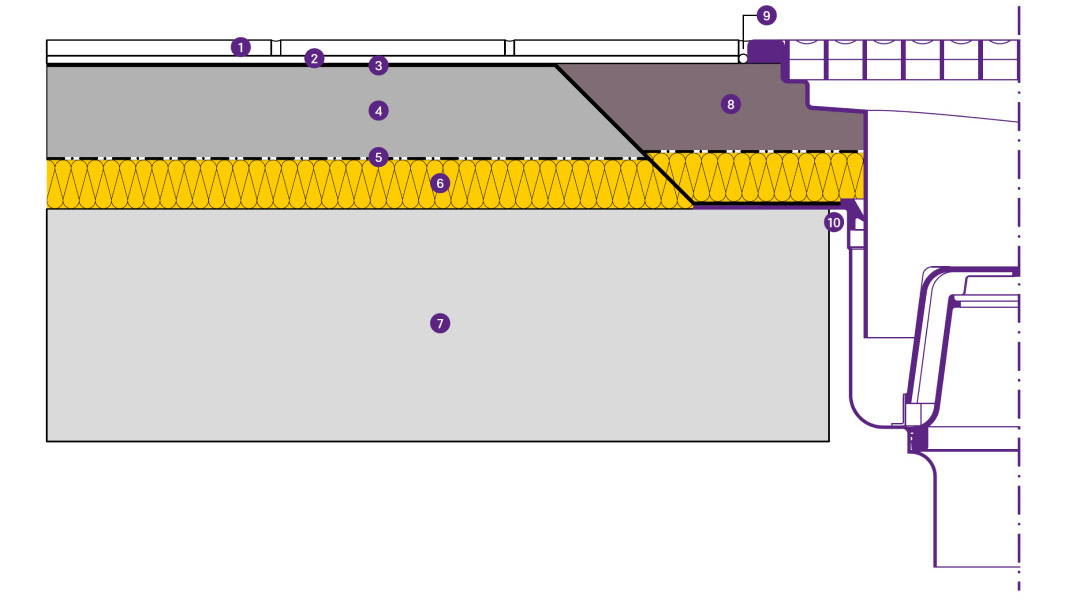

Jgheab din oțel inoxidabil fără flanșă adezivă pentru pardoseală cu gresie
1 Gresie și rosturi
2 Adeziv pentru gresie
3 Impermeabilizare integrată conform DIN 18534-1
4 Șapă de ciment
5 Strat de separare
6 Izolație
7 Beton
8 Umplutură etanșă la capilaritate din rășină de construcție și nisip de cuarț
9 Umplere cu un material de etanșare elastic sau rigid, în funcție de cerințele dimensiunilor elementului de construcție
10 În cazul străpungerii / structurii pardoselii, a se respecta, dacă este cazul, măsurile de protecție împotriva incendiilor
