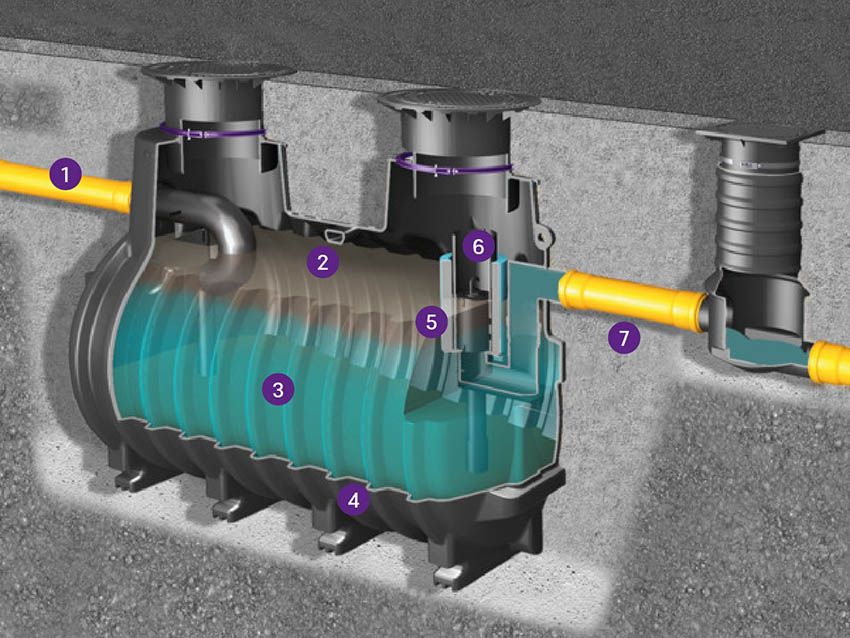

1. Admisie
Prin intermediul conductei de alimentare, apele uzate sunt dirijate către separator de la unul sau mai multe puncte de scurgere.
2. Rezervorul de ulei
În rezervorul de ulei, lichidele ușoare separate sunt reținute și stocate până la eliminare.
3. Camera de separare
În camera de separare are loc procesul de separare a lichidelor ușoare și a nămolului din fluxul de apă uzată.
4. Bazinul de decantare
În colectorul de nămol sunt reținute și stocate sedimentele și alte substanțe care se depun.
5. Filtru de coalescență
Filtrul de coalescență sporește eficiența de separare a separatorului.
6. Barieră de evacuare
Bariera de scurgere împiedică revărsarea rezervorului de ulei și pătrunderea apelor uzate contaminate în rețeaua de canalizare.
7. Orificiu de evacuare
Prin intermediul orificiului de evacuare, apa uzată epurată este dirijată către un punct de prelevare de probe și, ulterior, în canalizare.
Ce se întâmplă într-un separator de lichide ușoare?
Funcționarea separatoarelor de lichide ușoare se bazează pe principiul gravitației: datorită diferenței de densitate dintre apă, ulei și benzină, precum și particulele de murdărie (nămol), diferitele substanțe se separă de la sine în rezervorul de separare. Cu ajutorul unui element filtrant de coalescență, capacitatea de separare poate fi sporită suplimentar, dacă este necesar.
Deversarea apelor uzate
Apele uzate contaminate sunt dirijate către separatorul de lichide ușoare, unde fluxul se stabilizează în mare măsură datorită volumului mare al rezervorului.
Formarea stratului de nămol
În rezervorul cu curgere liniștită, substanțele mai grele decât apa se scufundă spre fund și se depun în colectorul de nămol.
Formarea unui strat de lichid ușor
Uleiul și benzina se ridică la suprafață și formează acolo un strat de lichid ușor, care este reținut în separator.
În ce scopuri se utilizează separatoarele de lichide ușoare?
Separatoarele de lichide ușoare sunt utilizate oriunde apele uzate pot fi contaminate cu combustibili și/sau lubrifianți. Este cazul, de exemplu, al sectorului auto, cum ar fi benzinăriile, spălătoriile auto sau atelierele, precum și al parcărilor, depozitelor de fier vechi și stațiilor de transbordare. În astfel de unități, este absolut necesar să se efectueze un tratament preliminar al apelor uzate – nu în ultimul rând pentru că o singură picătură de benzină este suficientă pentru a face inutilizabil un metru cub de apă.

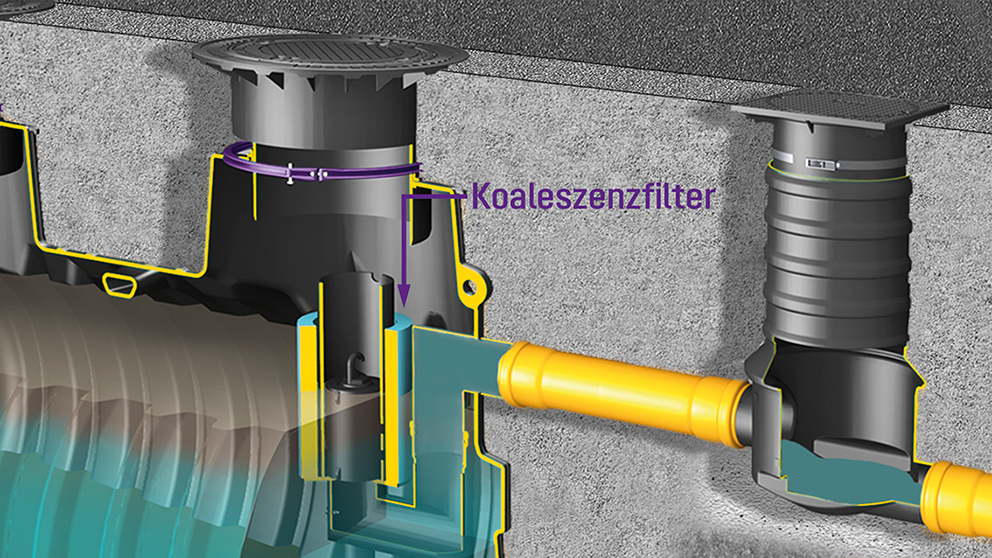

Separator prin coalescență

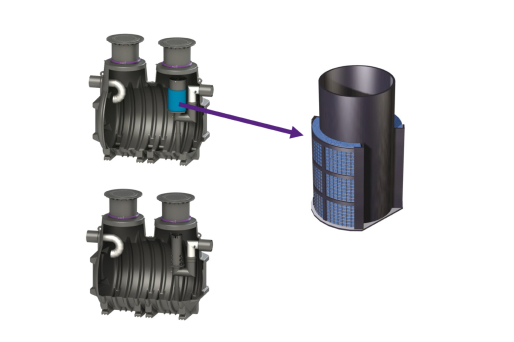

În ce constă diferența dintre separatoarele de lichide ușoare din sistemele A (clasa I) și B (clasa II)?
Separatoarele de lichide ușoare din „Sistemul B” (Clasa II) funcționează exclusiv pe principiul gravitației. Aceste separatoare sunt denumite și separatoare de ulei/benzină. Într-un separator de lichide ușoare „Sistemul A” (Clasa I) este instalat suplimentar un cartuș de filtrare prin coalescență. Cartușul de filtrare prin coalescență sporește eficiența separatorului, captând chiar și cele mai mici picături de lichid ușor și dirijându-le către rezervorul de ulei. Un astfel de element filtrant poate fi utilizat și pentru a transforma ulterior un separator „Sistem A” (clasa I) într-un separator „Sistem B” (clasa II).
Separatoarele „Sistemul B” (Clasa II) pot atinge, la testarea conform DIN EN 858-1, secțiunea 8.3.3, o concentrație maximă admisibilă de hidrocarburi de 100 mg/l. În cazul separatorului „Sistemul A” (Clasa I), această valoare este de 5 mg/l. Din aceste cerințe diferite se poate deduce că separatorul „Sistemul A” (Clasa I) atinge o eficiență de separare semnificativ mai mare decât separatorul „Sistemul B” (Clasa II).
Coalescența în separatoarele de lichide ușoare
Dacă doriți să creșteți eficiența separatorului dvs. de lichide ușoare, puteți profita de principiul fizic al coalescenței. Aici veți afla ce înseamnă exact coalescența și cum funcționează elementele de filtrare corespunzătoare pentru separatoarele de lichide ușoare.

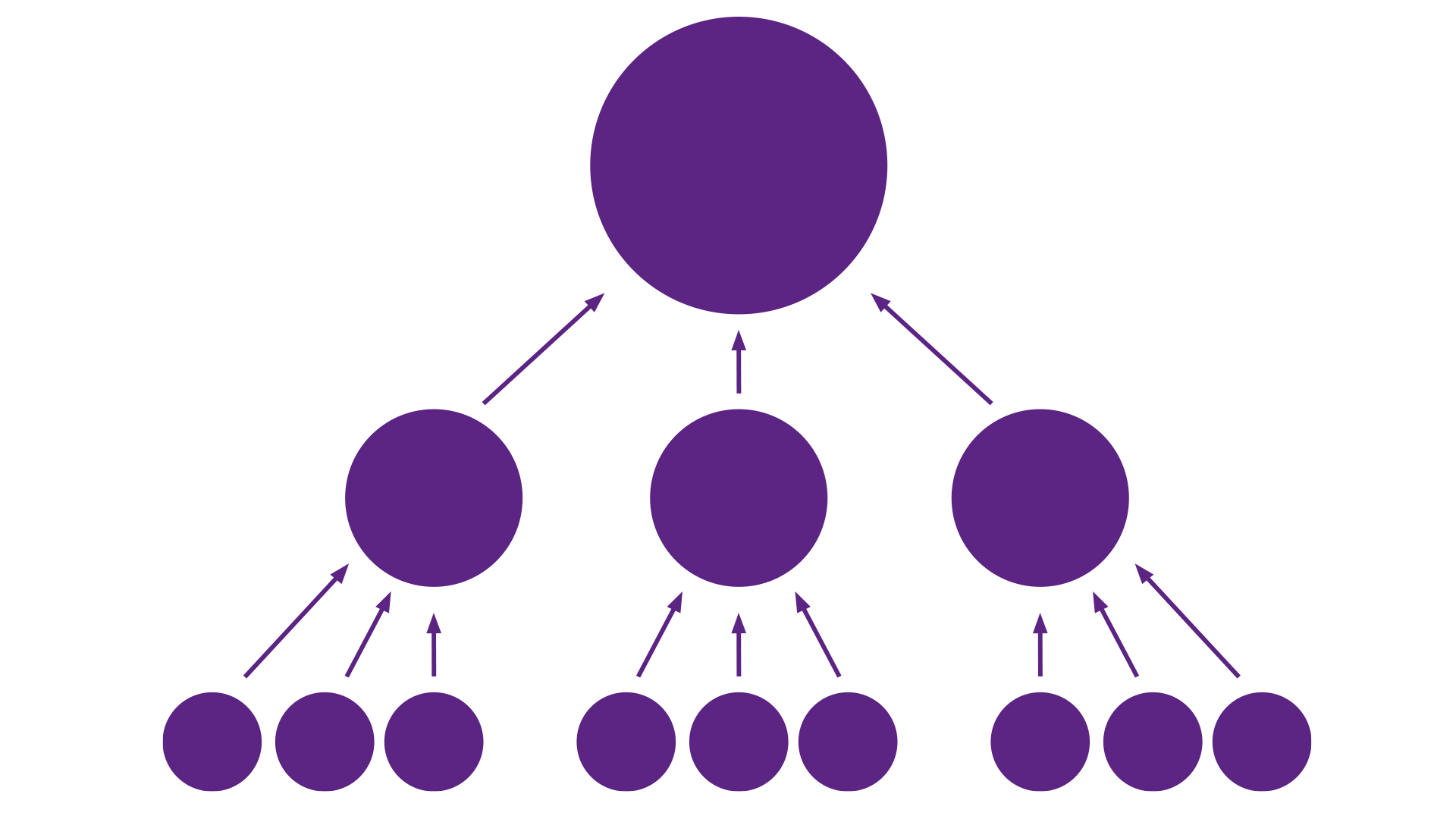

Ce este coalescența?
În fizică, prin coalezență se înțelege fuziunea unor substanțe separate între ele într-o singură masă. Coalezența poate fi observată, de exemplu, atunci când mai multe picături din același lichid se ating între ele și se unesc formând o picătură mai mare. Sistemele de separare echipate cu filtre de coalescență utilizează acest principiu pentru a separa cele mai mici particule de lichid ușor.

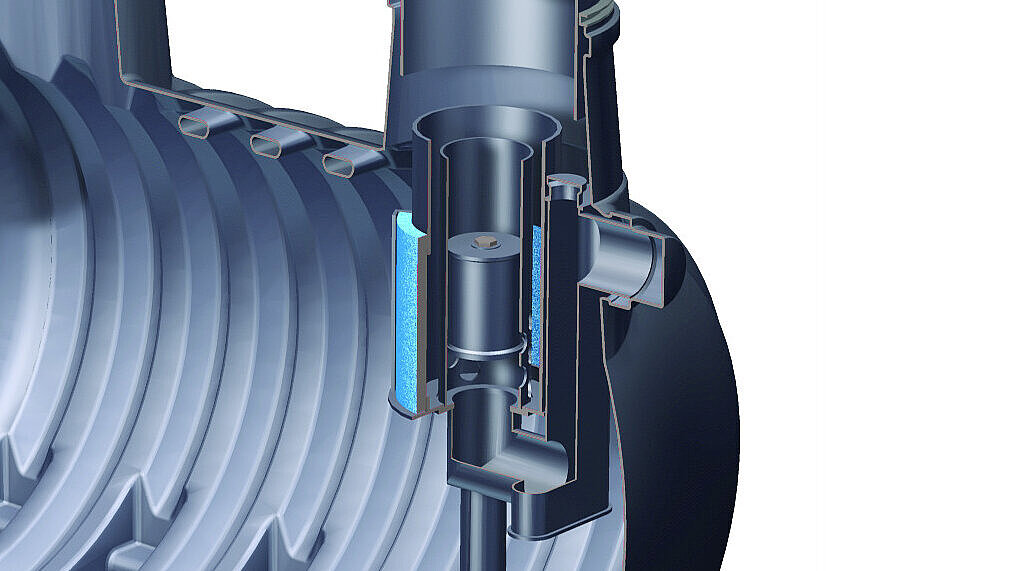

Cum funcționează un cartuș de filtrare prin coalescență?
Într-un separator de lichide ușoare prevăzut cu un filtru de coalescență, apa uzată care urmează să fie tratată curge către un material oleofil („afinit de grăsimi”), cum ar fi, de exemplu, o spumă de poliuretan cu pori deschiși. Particulele de lichide ușoare conținute în apele uzate se depun pe acest material și se unesc treptat între ele. Deoarece compușii uleioși au o forță de flotabilitate mai mare decât particulele mai mici, aceștia se ridică în cele din urmă la suprafață și sunt preluați de stratul de ulei.
1. Formarea unui film de ulei
Particulele de lichid ușor care nu plutesc sunt dirijate către materialul de coalescență, unde se unesc formând un film de ulei.
2. Efectul de flotabilitate
De îndată ce se leagă un număr suficient de particule, picături individuale se desprind din pelicula de ulei datorită forței de flotabilitate mai mari.
3. Separarea uleiului
Picăturile dizolvate plutesc spre suprafață, unde se încorporează în stratul de ulei și pot fi astfel eliminate.
Dispozitiv de închidere automată/dispozitiv de blocare a scurgerii
Separatoarele de ulei/benzină, precum și separatoarele prin coalescență, sunt echipate din fabrică cu un dispozitiv de închidere automată. Acest dispozitiv împiedică scurgerea lichidelor ușoare în canalizare atunci când se atinge capacitatea maximă de stocare a uleiului în separator. În cazul separatorului de lichide ușoare KESSEL, acest dispozitiv de siguranță constă dintr-un tub de ghidare a flotorului, care, în condiții normale de funcționare, este umplut cu apă. Flotorul este calibrat astfel încât să plutească în apă și să se scufunde în lichidul ușor (până la o densitate de 0,95 g/cm³). Când se atinge capacitatea maximă de stocare a uleiului, uleiul pătrunde prin orificiile laterale în tubul de ghidare a flotorului. Flotorul se scufundă apoi și închide în mod fiabil orificiul de evacuare al separatorului.
Închiderea automată a unui separator reprezintă o „frână de urgență”. Dacă aceasta se declanșează în caz de avarie, separatorul trebuie scos din funcțiune și supus întreținerii. Prin urmare, separatoarele de lichide ușoare trebuie întreținute periodic și, dacă este necesar, eliminate.
