Buclă antireflux CleverLoop
Revoluția fără spargerea tavanului
Dacă canalizarea se află la un nivel mai ridicat decât punctul de evacuare, apele uzate trebuie pompate către canalizare cu ajutorul unei stații de pompare, prin intermediul unei bucle de reținere. Până acum, găurile costisitoare, complexe și care ocupau mult spațiu în tavan erau adesea inevitabile – până acum! Buclă antireflux CleverLoop este o revoluție în materie de produse pentru construcții noi și renovări, care nu necesită lucrări suplimentare: ieftin, curat și rapid.
Iată cum funcționează: datorită construcției sale complet inovatoare, cu CleverLoop apa nu mai trebuie ridicată peste nivelul de reflux. Cu toate acestea, mecanismul interior protejează în mod fiabil împotriva refluxului atunci când este închis. CleverLoop este disponibil cu racorduri de presiune KESSEL în diametrele nominale DN 50, DN 80 și DN 100 cu sistem de fixare prin clic.

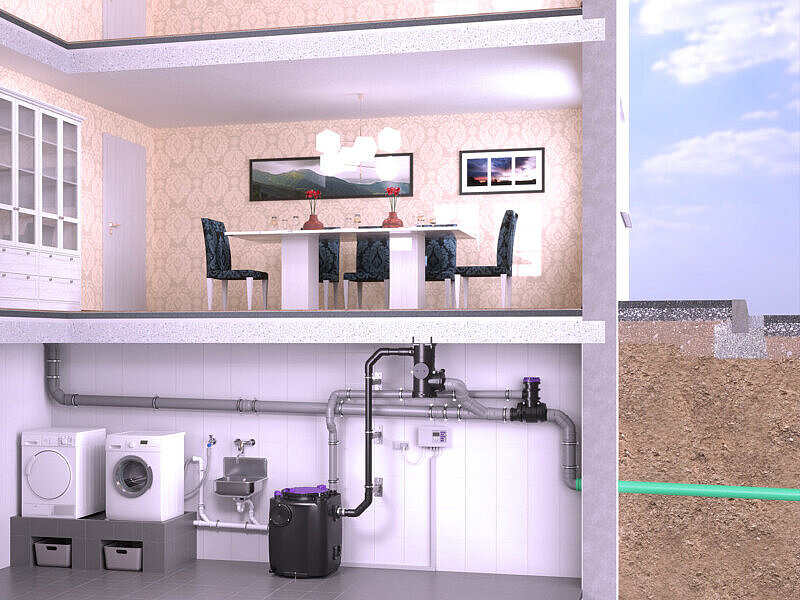

În cazul în care se instalează ulterior un sistem de ridicare, iar tavanul subsolului se află sub nivelul de reflux, se poate evita realizarea unei găuri costisitoare în tavan grație separatorului de sistem CleverLoop.

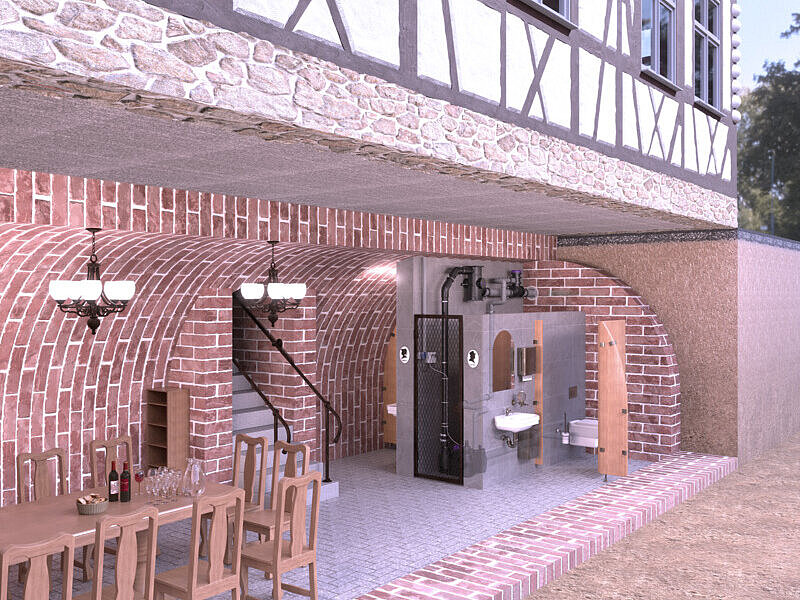

În cazul clădirilor istorice sau aflate sub protecția monumentelor istorice, realizarea unei deschideri în tavan nu este, de obicei, recomandabilă sau permisă. În aceste cazuri, CleverLoop și CleverVent reprezintă soluția potrivită!
Implicare totală în orice situație
Domenii de aplicare
Se intenționează instalarea unui sistem de pompare în subsol, dar, întrucât tavanul subsolului se află sub nivelul de reflux, ar fi necesar să se realizeze o gaură în tavan pentru conducta de refulare. Datorită separatorului de sistem CleverLoop, există acum o soluție fără a fi nevoie să se facă o gaură în tavan!
Prețuri revoluționar de mici
Dacă, din cauza condițiilor locale, este necesară instalarea unui sistem de protecție împotriva refluxului, costurile pentru drenajul clădirii cresc adesea exponențial odată cu dimensiunea clădirii: în cazul unei case unifamiliale, utilizarea sistemului CleverLoop permite însă economisirea a aproximativ 50 % din costuri în comparație cu o instalație clasică.
Avantajul este și mai evident în cazul clădirilor mai mari: într-o clădire comercială sau un bloc de locuințe cu mai multe etaje, unde este necesară și o conductă de aerisire, costurile pot fi reduse chiar și cu până la 70 % prin utilizarea buclă antireflux CleverLoop în combinație cu bypass de ventilație CleverVent.
Eficiență revoluționară
Mai puține țevi, mai puține materiale de montare, fără manșoane de protecție împotriva incendiilor: : Cu separatorul de sistem CleverLoop se pot economisi materiale în timpul montării. Astfel, se poate reduce cantitatea de material utilizată în comparație cu soluțiile convenționale.
Un avantaj suplimentar: CleverLoop este fabricat în proporție de 66% din material reciclat.
O soluție revoluționară pentru economisirea spațiului
A irosi inutil spațiu pentru o buclă de reținere a apei nu reprezintă o pierdere reală doar în zonele cu prețuri ridicate pe metru pătrat. CleverLoop este soluția compactă care elimină complet necesitatea unei deschideri către o a doua încăpere situată deasupra instalației de ridicare. Un efect secundar binevenit: datorită izolației fonice optime, nu există niciun disconfort cauzat de zgomotul deranjant.
Informații utile despre CleverLoop și CleverVent
Standardul EN 12056-4 nu permite racordarea conductei sub presiune la o conductă de scurgere. Atât CleverLoop, cât și CleverVent au o ieșire orizontală. Prin urmare, aceasta se varsă întotdeauna într-o conductă colectoare. Dacă după conducta colectoare urmează o treaptă de cădere, racordarea este permisă și reglementată în standardul DIN 1986-100.
Dacă se conectează un singur obiect, se aplică restricțiile prevăzute pentru o racordare individuală. În cazul mai multor obiecte, se aplică regulile privind racordul colectiv conform DIN 1986-100. Panta minimă pentru conductele de racord individual neaerisite este, prin urmare, de 1 cm / 1 m. O conductă de racord individual neaerisită nu trebuie să depășească lungimea de 4 m. În cadrul unui traseu de scurgere pot exista cel mult trei coturi de 90° (fără coturi de racord). Diferența de nivel dintre un racord la un obiect de evacuare și fundul conductei din ramura de racord la conducta de cădere nu trebuie să depășească 1 m. Dacă una dintre aceste condiții nu poate fi îndeplinită, conducta de racord individuală trebuie aerisită. Rezultă că, pentru majoritatea bucătăriilor, este necesară aerisirea racordurilor de bucătărie. Acest lucru este prevăzut și în standardul DIN 4040-100, în secțiunea dedicată aerisirii.

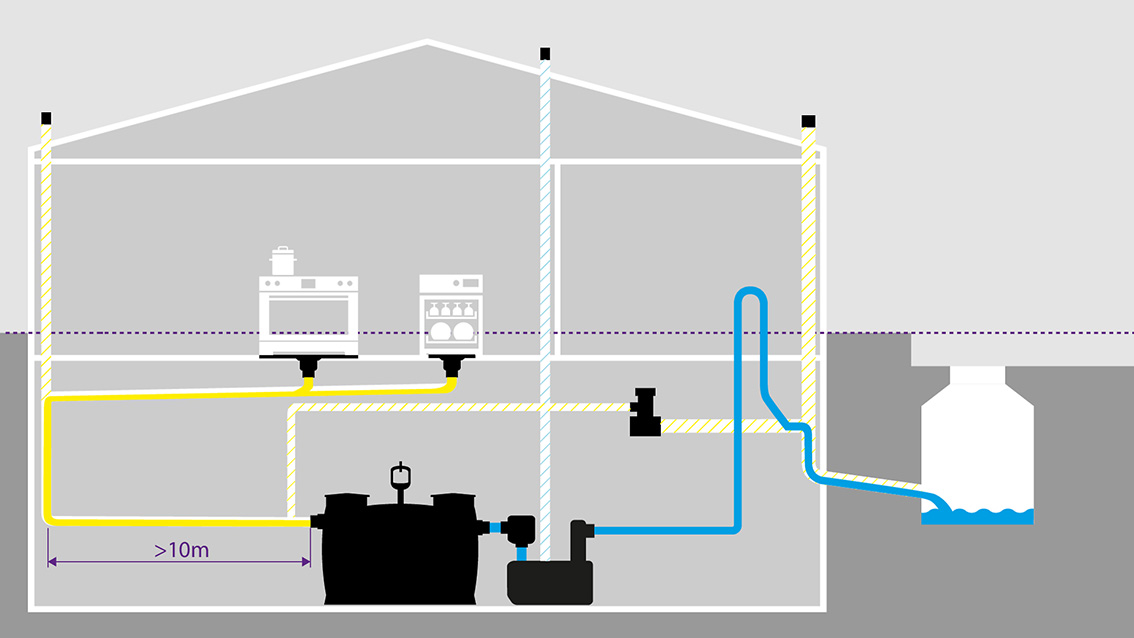

În acest caz, bucătăria este racordată la sistemul principal de aerisire indicat în schiță – rezervorul colector al instalației de ridicare la CleverVent. Dacă conducta de alimentare a separatorului de grăsimi are o lungime mai mare de 10 m, conducta suplimentară de aerisire poate fi realizată cu ajutorul CleverVent în canal, cu condiția ca bucătăria și instalația de ridicare să fie aerisite peste acoperiș.
Cu separatorul de sistem CleverLoop și derivatorul de ventilație CleverVent, cerințele privind protecția împotriva refluxului și ventilația menționate în standardele EN 12056, DIN 1986-100 sau ÖNORM B 2501 pot fi îndeplinite în siguranță. În urma unor teste de tip ample efectuate de TÜV Rheinland, au fost demonstrate funcționalitatea practică și siguranța produselor. Omologarea tehnică de construcție acordată de Institutul Austriac pentru Tehnica Construcțiilor (OIB) atestă adecvarea și aplicabilitatea ambelor produse. În plus, respectarea standardului DIN SPEC 3615 confirmă calitatea și siguranța produselor.
Dacă conducta cu curgere liberă este dimensionată corect și gradul de umplere nu depășește 70 %, nu este necesară o secțiune de stabilizare între CleverVent și CleverLoop. În caz contrar, este necesară o secțiune de stabilizare de cel puțin 1 m.
Da, este posibil. Arcul este fabricat din oțel V4A rezistent la coroziune. Astfel, CleverLoop poate face față atât apei clorurate, cât și apei de mare sărate, precum și apelor uzate agresive.
Separatorul de sistem CleverLoop și distribuitorul de ventilație CleverVent sunt conforme cu normele de construcție. Sistemele dispun de o omologare OIB valabilă și poartă, de asemenea, sigla de calitate elvețiană Qplus Swiss Quality. Astfel, acestea îndeplinesc cerințele pentru domeniul de utilizare prevăzut. Indiferent de aceasta, se aplică următoarea regulă: în cazul unei proiectări corespunzătoare, al unei instalări conforme cu normele și cu instrucțiunile noastre de producător, precum și al unei întrețineri regulate, KESSEL asigură, desigur, acoperirea răspunderii civile pentru produse în cazul unei defecțiuni demonstrabile a produsului.
Vă stăm cu plăcere la dispoziție cu documentația tehnică corespunzătoare, instrucțiunile de montare și documentele de omologare, pentru a asigura o proiectare conformă cu legislația și transparentă. Puteți contacta serviciul nostru de consultanță tehnică prin e-mail la adresa technik@kessel.de sau telefonic la numărul +49 (0) 8456 27-461.
Instalarea sistemului CleverLoop este permisă pentru instalațiile de ridicare cu o putere cuprinsă între cel puțin 1 și 2,5 kW. Deoarece Minilift, cu cei 1.000 de wați ai săi, se situează exact la limita inferioară a acestui interval admis, reducerea la DN 50 și instalarea sistemului CleverLoop sunt posibile fără nicio reținere.
Separatorul de sistem CleverLoop are un diametru de trecere al bilei de 48 mm.
La proiectarea instalațiilor de ridicare, înălțimea geodezică de ridicare determină în mod decisiv puterea necesară pompei. Cu cât clădirea este situată mai adânc în pământ, cu atât este mai mare această diferență de nivel și cu atât trebuie să fie mai mare debitul pompei pentru a transporta apele uzate în sus până la nivelul de reflux sau până la canalizare. La instalarea separatorului de sistem se ia întotdeauna în considerare înălțimea geodezică de pompare până la CleverLoop. Instrumentul nostru de proiectare SmartSelect vă ajută la alegerea produsului.
CleverVent și CleverLoop au fost concepute pentru a fi instalate în clădiri. Cu toate acestea, dacă este rentabil din punct de vedere economic, departamentul nostru de soluții personalizate poate realiza instalarea într-un rezervor îngropat în pământ, într-o zonă ferită de îngheț.
În manșon se introduce un dop de închidere pentru manșon, care este fixat cu un capac de siguranță, de exemplu de la Ostendorf Kunststoffe.
Filtrul cu cărbune activ (nr. art. 681258) trebuie înlocuit anual – sau mai devreme, dacă apar mirosuri neplăcute în încăpere.
