2) Conductă de presiune prin buclă de reținere
RSE = Nivel de reținere
Cerințe privind o conductă de presiune
Conducta de refulare a unei stații de pompare a apelor uzate este o conductă care servește la pomparea apelor uzate sau a apelor menajere din zonele situate la altitudini mai joase, unde nu există o pantă naturală către canalizare, către conductele de canalizare sau sistemele de canalizare situate la altitudini mai mari. Apa este transportată de pompă prin intermediul presiunii și vitezei, ceea ce impune respectarea anumitor cerințe privind conducta de refulare.
Conducta de presiune a stației de ridicare a apelor uzate trebuie să treacă deasupra nivelului de reflux, la nivelul bazei buclei de reflux. Nu se pot realiza alte racorduri la conducta de presiune, iar supapele de aerisire nu sunt permise. Conductele de presiune ale stațiilor de ridicare nu trebuie racordate la conductele de scurgere a apelor uzate, ci întotdeauna la conducta de bază aerisită sau la conducta colectoare. Dacă conductele sub presiune se varsă în puțuri, trebuie asigurată o transformare eficientă a energiei, de exemplu cu ajutorul unui puț de descărcare a presiunii.
Pe partea conductei de presiune, în spatele clapetei de reținere, trebuie montată o supapă de închidere. În cazul instalațiilor de ridicare a apelor uzate conform EN 12050-2 sau EN 12050-3, se poate renunța la robinetul de închidere dacă conducta de presiune este < DN 80. Dacă nu există un robinet în conducta de presiune, clapeta de reținere trebuie să aibă un dispozitiv de aerisire sau trebuie să fie posibilă o altă metodă de golire.
- Stație de pompare
- Dispozitiv de închidere
- Conductă de alimentare
- Conductă de aerisire
- Conductă de racordare la pompa manuală cu membrană
- Conductă de refulare
- Covoraș izolator fonic
- Vana de închidere
- Pompa manuală cu membrană
- Robinet de închidere
- Bazin de pompare / drenaj de urgență
a Conductă de aerisire
b Buclă de reținere
c Nivel de reținere
d Conductă de presurizare
e Canal

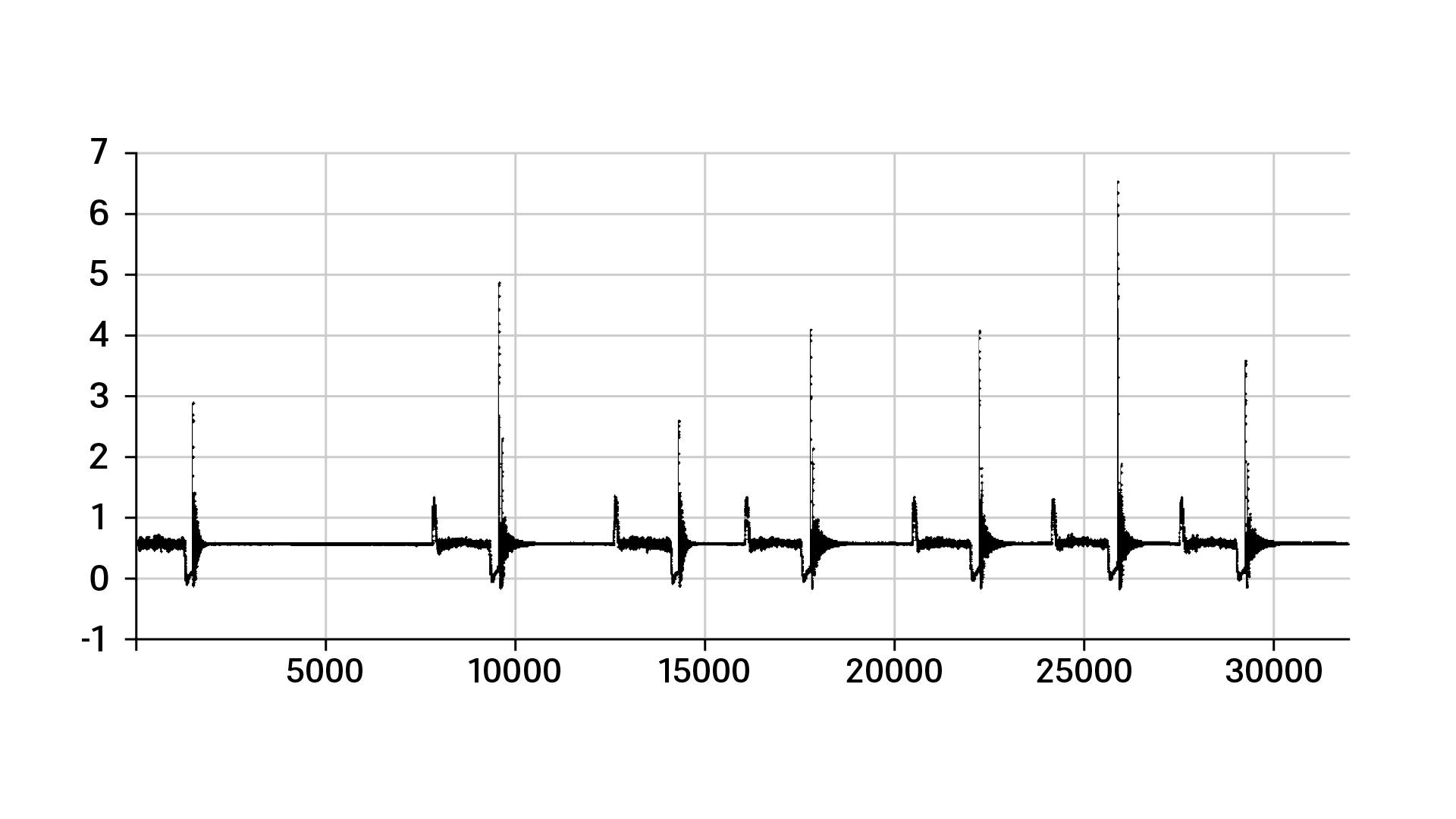

Atenție: verificați vârfurile de sarcină!
Conform standardului DIN EN 12056-4, conducta de presiune trebuie să reziste la cel puțin 1,5 ori presiunea maximă a pompei. Cu toate acestea, forțele care acționează asupra conductei trebuie verificate cu atenție, deoarece anumiți factori pot impune utilizarea unui material de conductă cu o rezistență la solicitare și mai mare. Printre acești factori se numără:
- Loviturile de presiune
- Sarcinile din sol
- Influențele temperaturii
- Presiunile de testare și de spălare
- Comportamentul pe termen lung și perioadele de garanție
Recomandări privind materialele pentru conductele de presiune
Printre materialele rezistente la coroziune și la presiune utilizate pentru conducte se numără, de exemplu, oțelul inoxidabil, fonta și diverse materiale plastice. Pentru conductele sub presiune, recomandăm în special țevile din următoarele materiale:
PE-HD
- În rulouri sau în bare
- Montare îngropată sau la suprafață
- Diverse
- Aproape toate diametrele nominale
- Baza normativă: DIN 8074 și 8075
PVC (PVC-U/PVC-C)
- Țevi
- Montare îngropată sau așezate la suprafață
- Niveluri de presiune: PN10, PN16
- Aproape toate diametrele nominale
- Baza normativă: DIN 8061 și 8062
SML / KML / TML
- Țevi în rulouri
- Instalare îngropată (TML) sau așezare la suprafață (SML / KML)
- Rezistente la presiune numai cu coliere și cleme
- Diametre nominale uzuale: DN 50+
Gama noastră de servicii în domeniul tehnologiei pompelor
Pentru proiectanți, instalatori și operatori
