Instalat corect: provocarea sistemului de ridicare
Componentele esențiale ale instalării unui sistem de ridicare a apelor uzate sunt așa-numita buclă de reținere, care asigură protecția împotriva pătrunderii apei din canalizare, și o conductă de aerisire pentru alimentarea cu aer și ventilarea sistemului de ridicare.
Conform standardului DIN EN 12056-4, bucla anti-reflu este partea conductei sub presiune care se află deasupra nivelului de reflux. Conform principiului vaselor comunicante, dacă înălțimea este corectă, apele uzate nu vor pătrunde în clădire nici în cazul unui reflux din canalizare.
Realizarea corectă a unei bucle anti-reflux este de o importanță decisivă pentru a asigura o protecție fiabilă împotriva refluxului. De asemenea, aerisirea și ventilarea conforme cu standardul DIN EN 12056-4 au o importanță decisivă pentru a evita defecțiunile de funcționare ale instalației de ridicare sau problemele legate de mirosuri.
O privire de ansamblu asupra problematicii
În practică, bucla de retur și conducta de ventilație ridică probleme proiectanților și executanților atât în cazul construcțiilor noi, cât și, mai ales, în cazul renovărilor:
- Existența unei situații constructive existente care îngreunează sau face imposibilă instalarea unei bucle de retur sau a unei conducte de ventilație (de exemplu, din cauza drepturilor de proprietate, a restricțiilor constructive, a problemelor acustice, statice, a protecției monumentelor istorice sau a protecției împotriva incendiilor)
- Costuri ridicate de construcție pentru realizarea găurilor în tavan și a conductelor ascendente, precum și pentru măsurile de protecție împotriva incendiilor și de izolare fonică
- Pierderea suprafeței utile a încăperii
- Dificultăți în determinarea exactă a nivelului efectiv de reflux
- Riscul unei protecții insuficiente a clădirii, în cazul în care bucla de reflux nu este instalată deasupra nivelului de reflux
Soluția

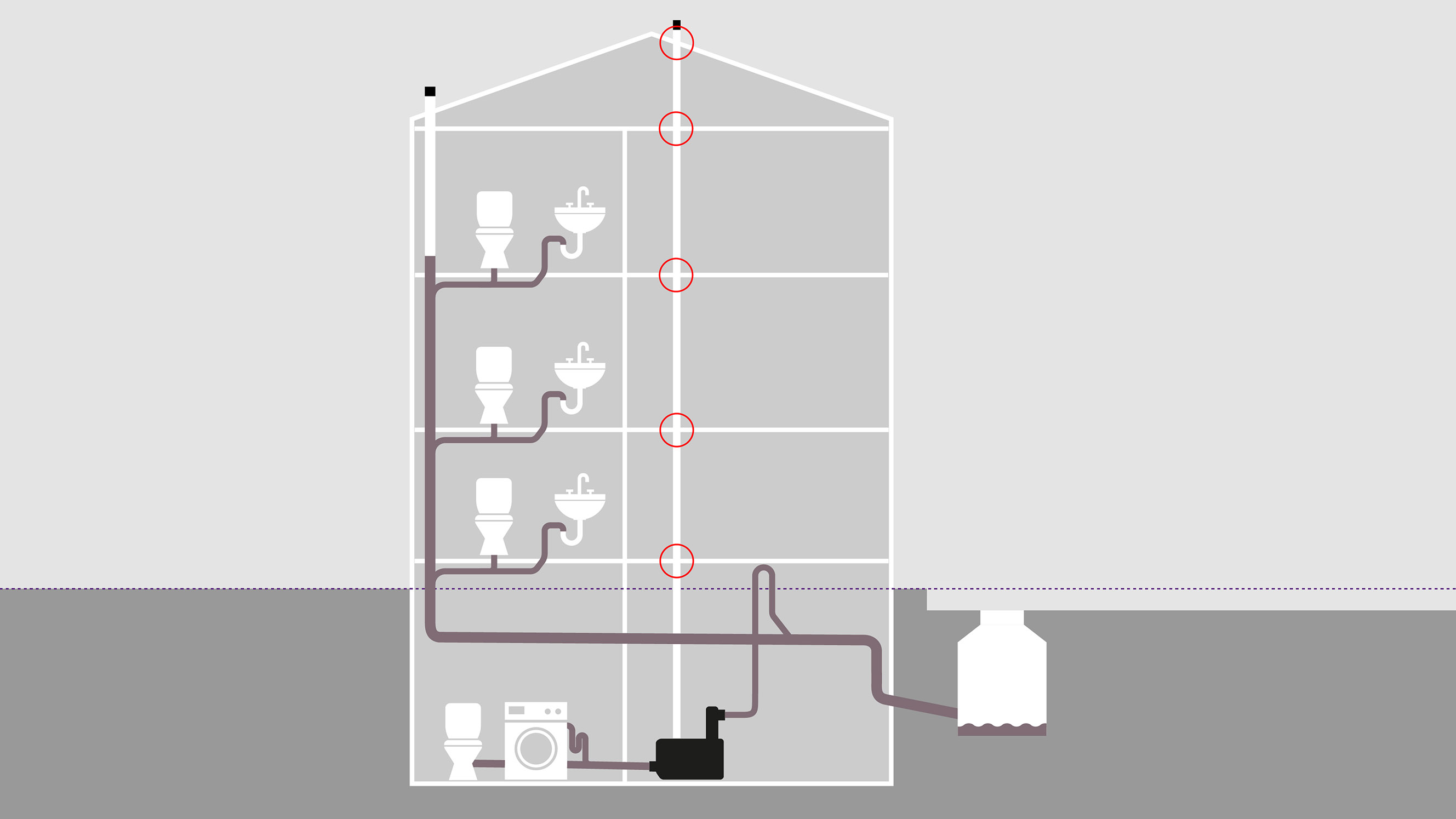

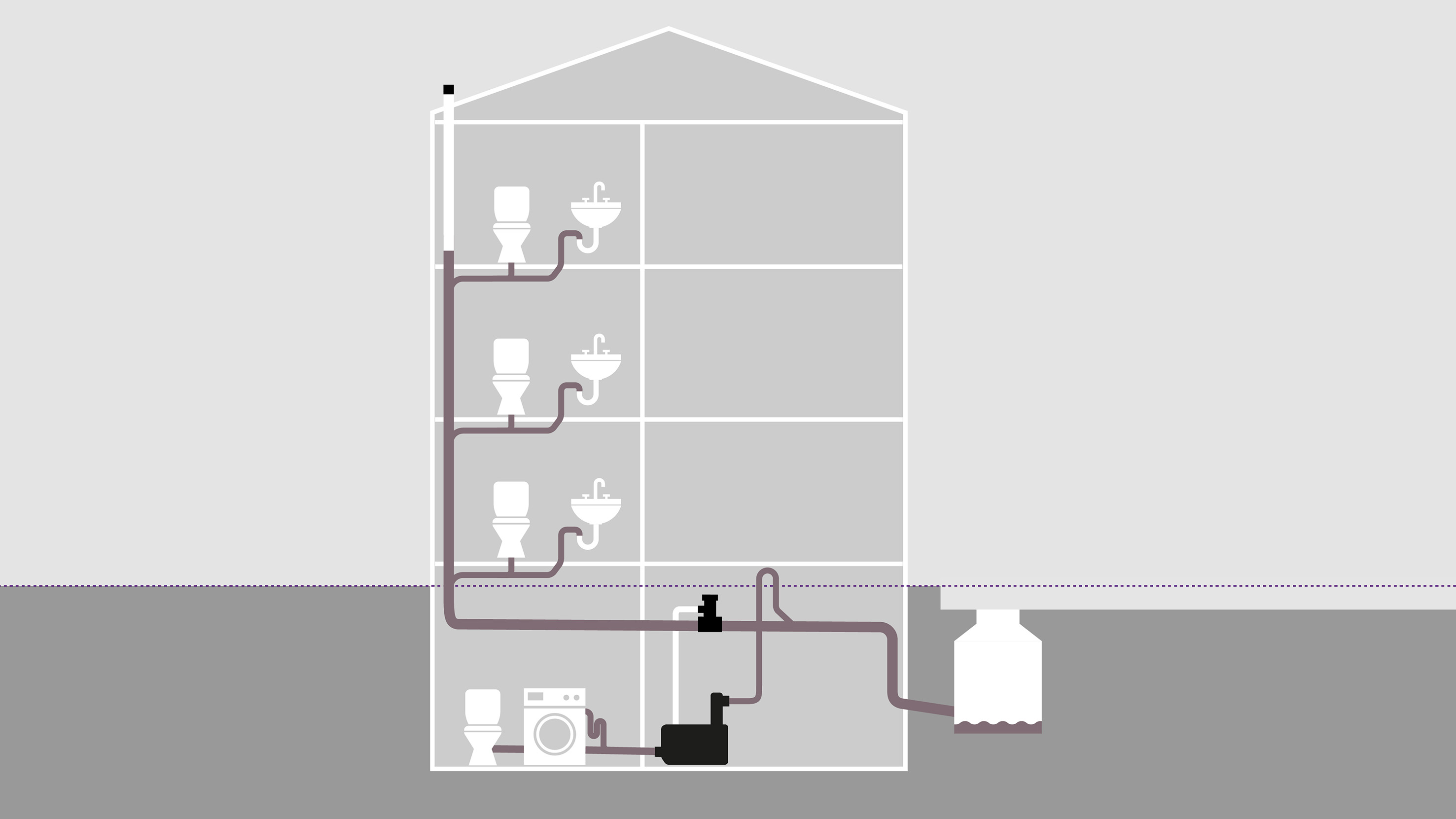

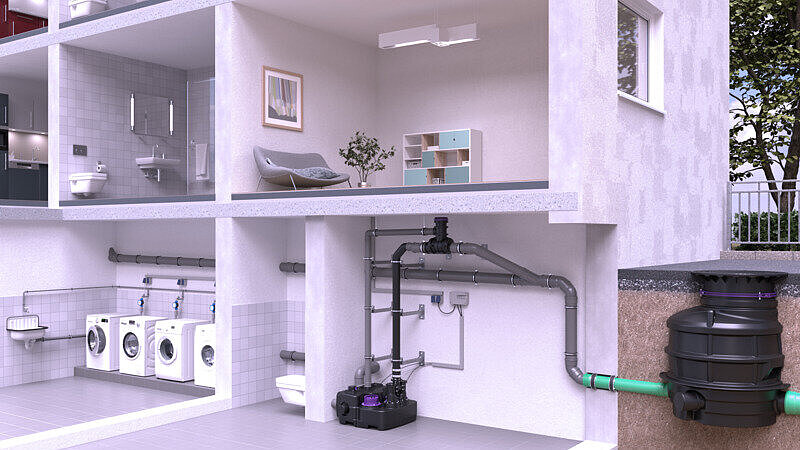

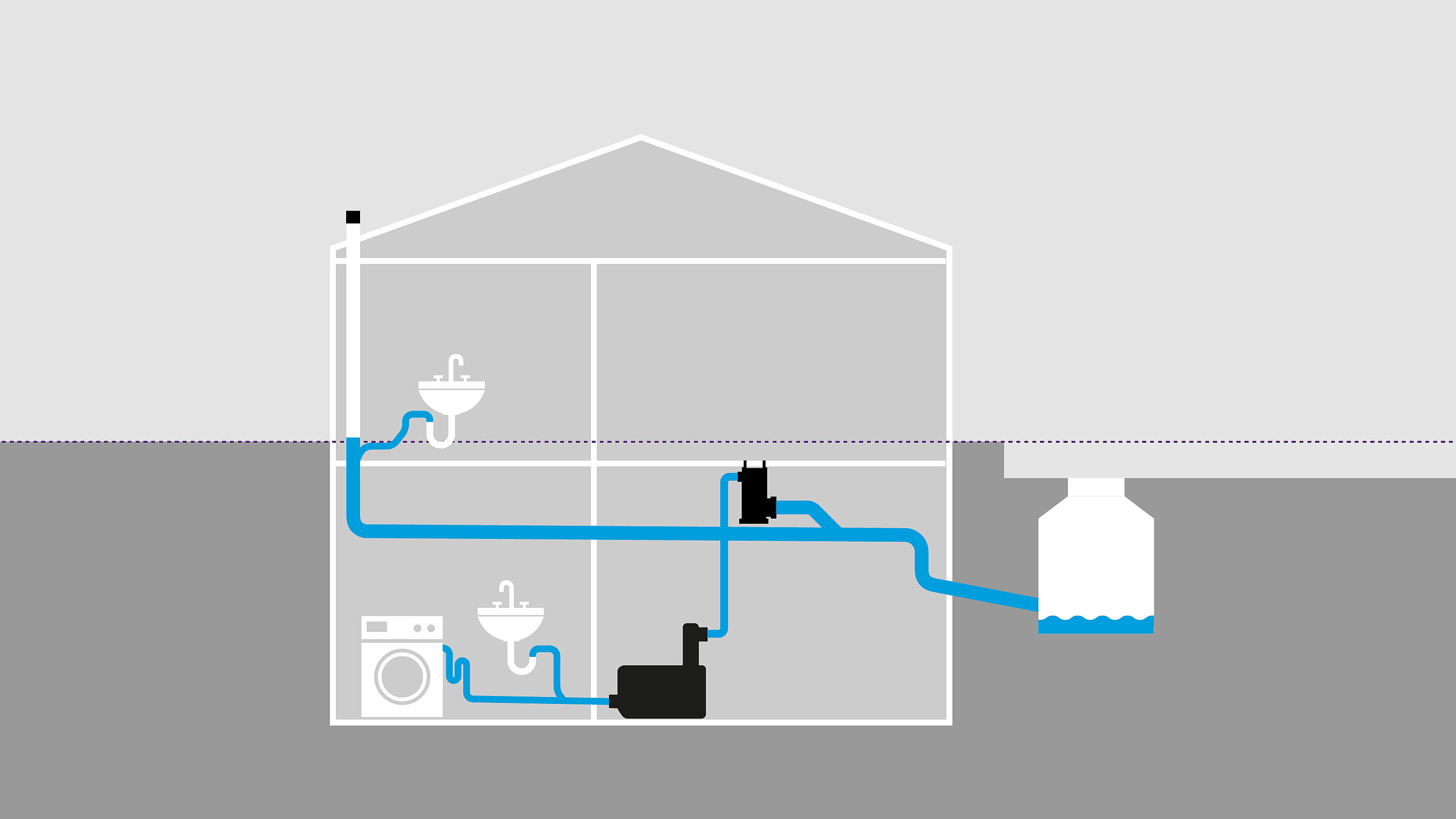

Pentru instalarea unui sistem de ridicare a apelor uzate într-un bloc de locuințe, conform normelor, este necesară o conductă separată de ventilație care să treacă peste acoperiș și, prin urmare, cinci găuri în tavan (Situația 1). În locul acesteia, se poate instala un separator de ventilație CleverVent, care respectă la fel de bine normele, dar nu necesită deloc găuri în tavan (Situația 2). Aceasta înseamnă că imobilul este protejat împotriva refluxului chiar și fără buclă de reflux – fără a se pierde deloc din suprafața locuibilă. În același timp, această soluție este cu până la 70% mai ieftină decât o conductă de ventilație cu mai multe găuri în tavan.
O combinație convingătoare

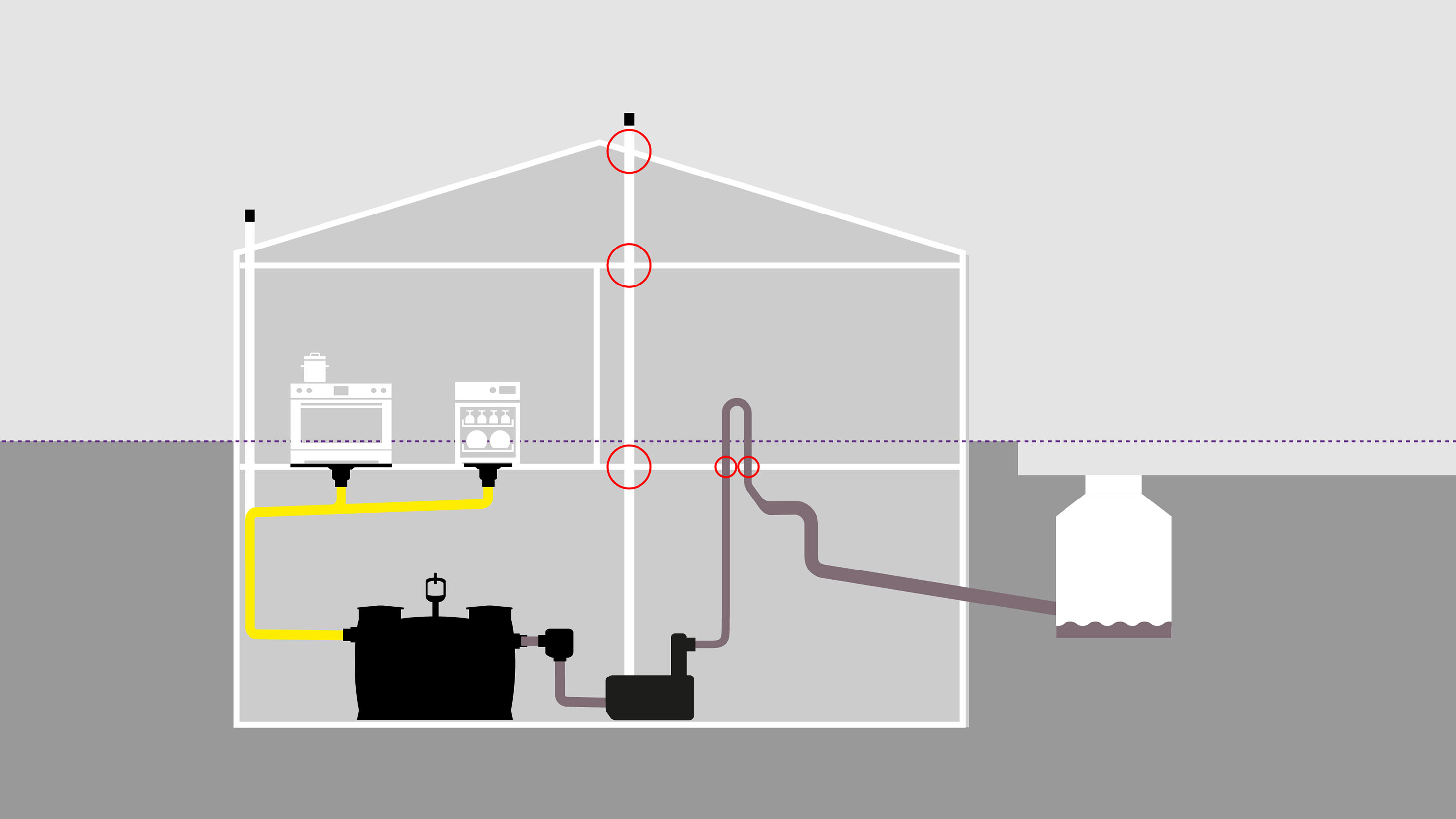

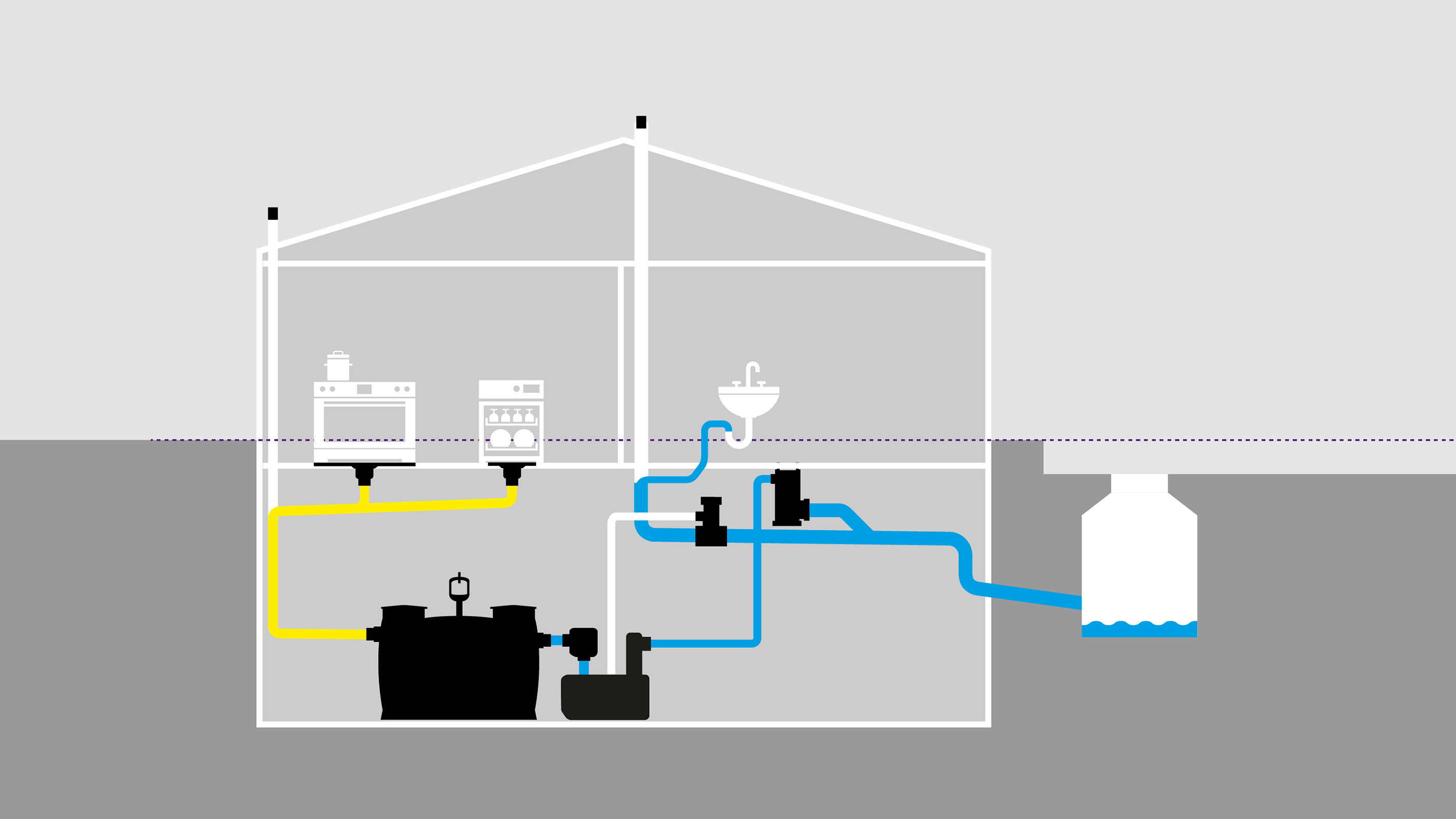

Atunci când într-un restaurant se instalează un separator cu o instalație de ridicare a apelor negre, până acum era necesară o conductă de ventilație separată, precum și o buclă de retur (Situația 1). În acest caz, un separator de sistem CleverLoop și un separator de ventilație CleverVent pot asigura împreună ventilarea sigură a instalației de ridicare și aerisirea separatorului (situația 2). Restaurantul este protejat în mod fiabil împotriva refluxului și, în același timp, câștigă spațiu comercial.

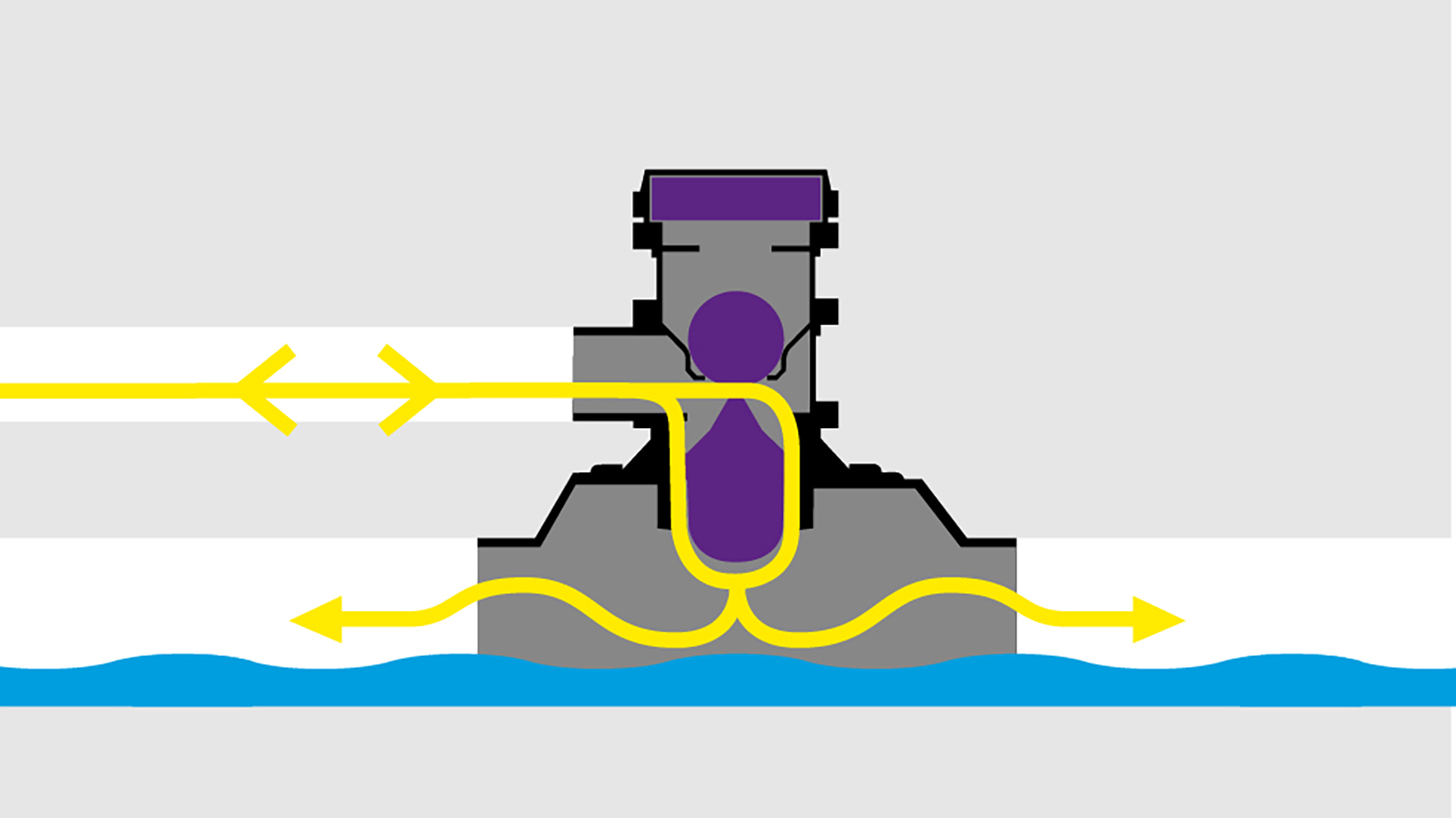

Principiul de funcționare

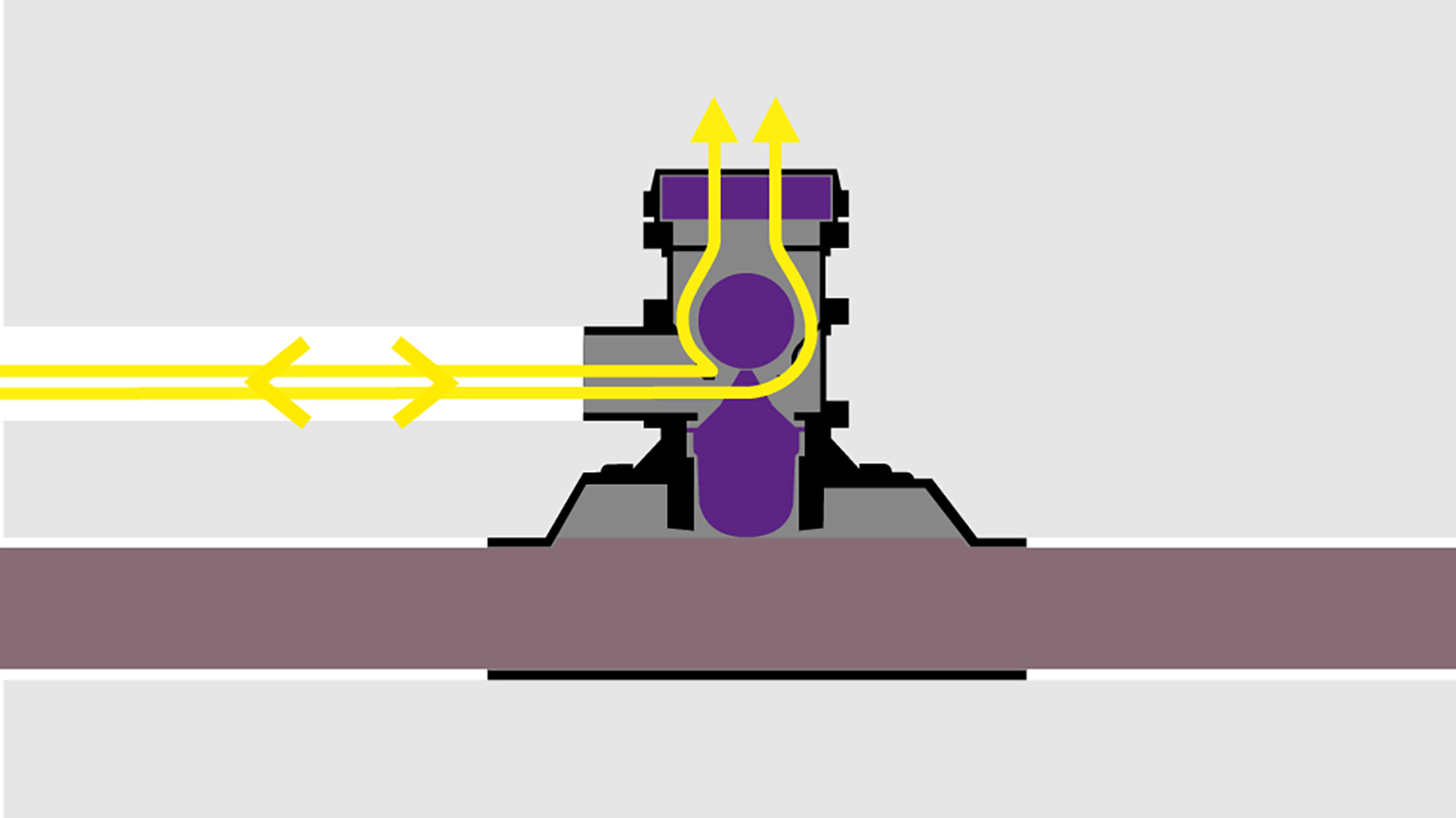

Dispozitivul de ventilație CleverVent se montează în aceeași încăpere cu instalația de ridicare. Construcția sa permite aerului să circule liber. În interiorul său se află, de asemenea, un flotor. În cazul apariției unui blocaj, flotorul este ridicat de apă. Bila situată deasupra plutitorului eliberează apoi calea pentru ventilarea și aerisirea încăperii prin filtrul cu cărbune activ. În regim normal de funcționare, filtrul rămâne uscat și nefolosit, ceea ce îi prelungește durata de viață și asigură funcționarea corespunzătoare.
Divertoarul de ventilație este disponibil cu manșoane și capete conice în diametrele nominale DN 90, DN 100, DN 125, DN 150 și DN 200. Construcția modulară permite accesul rapid și comod la interiorul unității, facilitând astfel o întreținere simplă, fără unelte.
Nu mai este necesară o conductă de ventilație peste acoperiș: ventilarea și aerisirea instalației de ridicare se realizează prin intermediul derivației de ventilație conectată la conducta colectoare.
Datorită dispozitivului de distribuție a aerului, ventilarea și aerisirea sunt asigurate chiar și sub nivelul de reflux.
Exemple de instalare pentru proiectanți
În cazul instalării unui sistem de ridicare pentru apele uzate care conțin materii fecale, este necesară o conductă de ventilație. Soluțiile convenționale implică adesea eforturi suplimentare, datorită perforării tavanului și traseului conductelor până peste acoperiș.
Divertoarul de aerisire CleverVent oferă o alternativă inovatoare. Acesta se montează direct în încăperea în care este amplasată instalația de ridicare și permite circulația liberă a aerului. Astfel, nu mai sunt necesare lucrări suplimentare de construcție, ceea ce face ca instalarea să fie deosebit de economică, curată și rapidă.

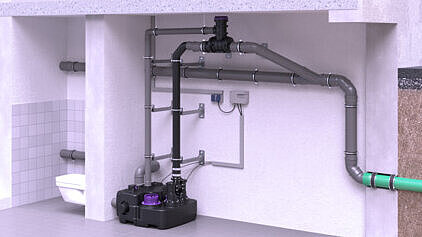

Locul adecvat de instalare

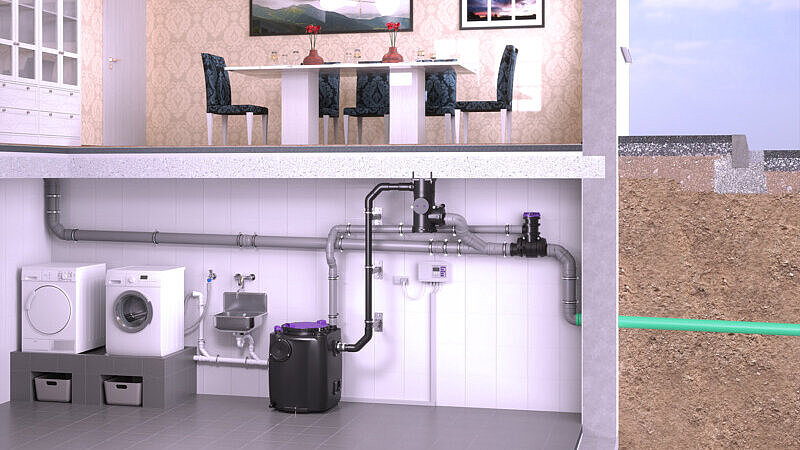

Divertoarul de ventilație CleverVent se montează în același spațiu de instalare în care se află și sistemul de ridicare – de exemplu, în subsol sau în camera tehnică. Instalarea se realizează direct pe o conductă de canalizare expusă sau pe un sistem de drenaj cu curgere liberă (în conducte colectoare orizontale). Deoarece, în cazul unui reflux, aerisirea se realizează temporar direct în încăperea de instalare prin filtrul cu cărbune activ, încăperea trebuie să dispună de o aerisire de bază adecvată (de exemplu, ferestre de subsol sau sistem de ventilație).
Instalația este prevăzută exclusiv pentru montarea în conducte expuse. Montarea se realizează pe pereți rezistenți sau pe tavan. Aceștia trebuie să poată suporta în siguranță greutatea și forțele care acționează asupra lor și trebuie verificați în prealabil din punct de vedere al rezistenței la sarcină.
Racordul de ventilație către instalația de ridicare este proiectat standard pentru DN 70. Integrarea în conducta colectoare expusă se poate realiza flexibil pentru diametre de țeavă de la DN 90 până la DN 200. Sunt disponibile accesorii adecvate sub formă de manșoane și capete conice.
Izolare fonică
Deoarece distribuitorul de aer este montat direct pe perete sau pe tavan, trebuie împiedicată transmiterea vibrațiilor și a zgomotelor de funcționare sub formă de zgomot de structură către zidărie.
Setul de fixare și izolare fonică conține dibluri fonoabsorbante, șuruburi speciale cu cap cilindric, precum și așa-numitele nipluri de izolare fonică și șaibe. Prin intermediul acestor elemente, aparatul este decuplat mecanic de perete, astfel încât zgomotele de funcționare să nu fie transmise în clădire sub forma unui zumzet deranjant.
Siguranță certificată de TÜV
Noile dezvoltări de produse extind metodele de construcție obișnuite. Cu separatorul de sistem CleverLoop și distribuitorul de ventilație CleverVent, cerințele privind protecția împotriva refluxului și ventilația, menționate în standardele EN 12056, DIN 1986-100 sau ÖNORM B 2501, pot fi îndeplinite în mod sigur.
Separatorul de sistem CleverLoop și derivatorul de ventilație CleverVent au fost testate în detaliu și evaluate pozitiv de instituții de cercetare recunoscute, precum Universitatea Tehnică din Esslingen, Universitatea de Științe Aplicate din Steinfurt și Universitatea Tehnică din Berlin.
În cadrul unor teste de tip ample efectuate de TÜV Rheinland, au fost demonstrate funcționalitatea practică și siguranța produselor. Omologarea tehnică de construcție eliberată de Institutul Austriac pentru Tehnica Construcțiilor (OIB) atestă adecvarea și aplicabilitatea ambelor produse, care poartă, de asemenea, sigiliul de calitate elvețian Qplus Swiss Quality. În plus, conformitatea cu standardul DIN SPEC 3615 confirmă calitatea și siguranța produselor.
Aceste certificări emise de experți externi, împreună cu declarația producătorului KESSEL SE + Co. KG, atestă astfel siguranța verificată a produselorCleverLoop și CleverVent.
