Loc de instalare adecvat

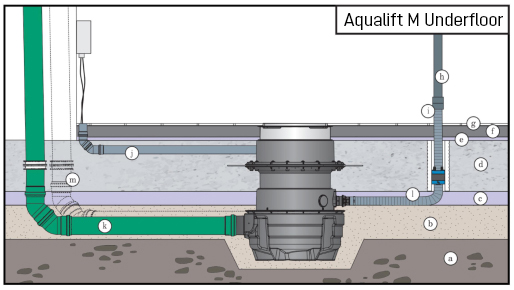

Sistemele de ridicare integrate în placa de fundație sunt adesea amplasate în camere tehnice, spații de parcare pentru biciclete, pivnițe sau încăperi auxiliare. Uneori, acestea sunt amplasate chiar în parcările subterane. În acest caz, este important să se țină cont de accesibilitatea capacului puțului (vezi și Clasele de solicitare pentru tehnologia de drenaj).

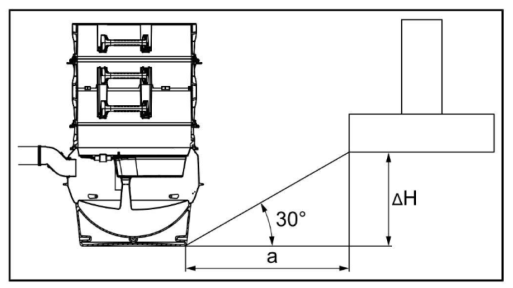

Puțul nu trebuie să se afle în zona de influență a fundațiilor învecinate, adică distanța minimă a = distanța dintre marginea inferioară a puțului și marginea inferioară a fundației:
a = ΔH x 1,73
Adâncimea de montare
În faza de proiectare, trebuie determinată adâncimea exactă de instalare. Aceasta este determinată, de obicei, de conducta principală, care este instalată sub placa de fundație, cu pantă către stația de pompare. Trebuie determinată adâncimea totală de la nivelul de referință al plăcii de fundație (OKFFB) până la nivelul de bază al conductei principale la intrarea în stația de pompare. Din această măsurătoare rezultă configurația exactă a produsului.

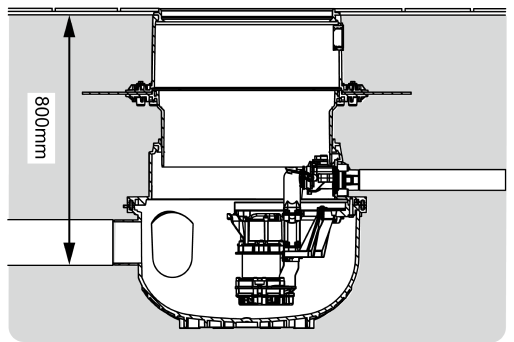

Sistemele de ridicare KESSEL Aqualift M Underfloor, al căror puț nu este accesibil din cauza dimensiunilor compacte (LW 400), pot fi instalate la o adâncime maximă de 80 cm (măsurată de la OKFFB până la nivelul conductei de bază la intrare), din motive de accesibilitate pentru întreținere.
Apele subterane
În cazul stațiilor de pompare montate în placa de fundație, trebuie să se țină seama de adâncimea de scufundare a puțului în apa freatică și să se verifice compatibilitatea cu produsul ales. Majoritatea stațiilor de pompare și a instalațiilor de ridicare KESSEL pot fi scufundate până la 3 m în apa freatică, fără a fi necesare măsuri suplimentare de protecție împotriva flotării.
a. Conductă de alimentare (conductă principală)
- Conducta de alimentare a instalației de ridicare trebuie proiectată și instalată în conformitate cu standardele în vigoare. Toate conductele trebuie așezate astfel încât să se poată goli singure.
- Conductele nu trebuie îngustate în direcția de curgere.
- Schimbările de direcție ale conductelor principale sau colectoare trebuie realizate numai cu coturi ≤ 45°.
- Trecerea la diametre nominale mai mari trebuie realizată cu ajutorul unor racorduri de trecere sau al altor conexiuni adecvate (de ex. garnituri de trecere). În conductele colectoare de racordare, racordurile de trecere excentrice trebuie montate cu vârfurile aliniate. Pentru a facilita inspecția, montarea în conductele de bază trebuie să se facă la nivelul fundului.
Racordul conductei de presiune este realizat din PE DN 80 (diametru exterior = 90 mm).

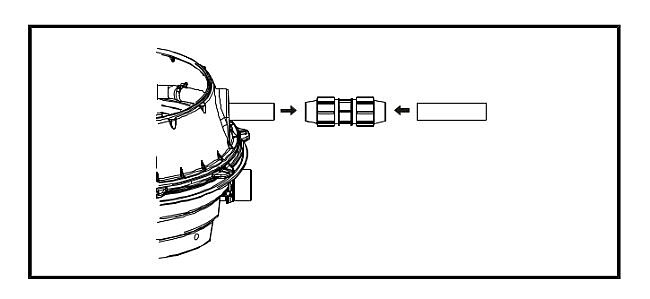

KESSEL recomandă utilizarea manșoanelor de sudură electrică din PE-HD
disponibile în comerț.

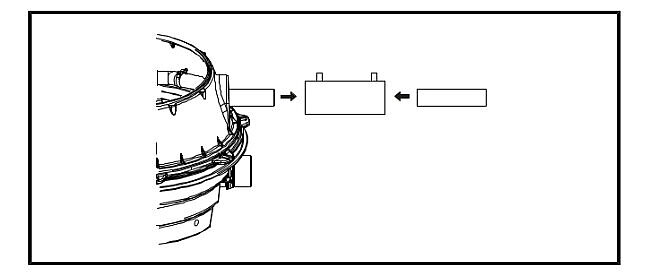

Alternativ, conducta de presiune poate fi racordată și cu ajutorul unor racorduri cu clemă disponibile în comerț
(a se vedea accesoriile KESSEL, nr. art. 28090/28091/28092).
b. Conductă sub presiune
- Conducta de presiune a instalațiilor de ridicare din placa de fundație trebuie să fie trasată de la instalația de ridicare până la următorul punct de referință din încăpere. De obicei, aceasta se realizează sub placa de fundație până la următorul perete. Acolo, conducta de presiune este trecută prin placa de fundație.
- În cazul unei plăci de fundație impermeabile, trecerea prin placa de fundație trebuie etanșată. Acest lucru se poate realiza cu ajutorul unui tub de protecție cu garnitură de etanșare sau al unui guler de zid.
- Conductele de presiune situate sub placa de fundație sunt expuse la sol și trebuie să fie adecvate pentru acest scop. Aici se utilizează conducte de presiune din PE-HD sau PVC.
- În cazul conductelor de presiune cu dimensiuni mai mici (până la DN40/DA50), se poate recurge la setul de conducte de presiune KESSEL (accesorii). Pentru conductele sub presiune cu dimensiuni mai mari (de la DN40/DA50), KESSEL recomandă racordarea unei conducte din HD-PE disponibile în comerț.
c. Conductă de aerisire
- În cazul instalațiilor de ridicare, racordarea conductei de aerisire se realizează direct la rezervor, în placa de fundație. În funcție de tipul instalației, sunt prevăzute racorduri directe sau suprafețe de forare.
- Conducta de aerisire trebuie să fie trasată de la instalația de ridicare până la următorul punct de referință din încăpere. De obicei, aceasta se realizează sub placa de fundație până la următorul perete. Acolo, conducta de aerisire este trecută prin placa de fundație.
- În cazul unei plăci de fundație impermeabile, trecerea prin placa de fundație trebuie etanșată. Acest lucru se poate realiza cu ajutorul unui tub de căptușeală cu garnitură de etanșare sau al unui guler de zid.
- Conductele de aerisire de sub placa de fundație sunt expuse la sol și trebuie să fie adecvate pentru acest scop. De aceea, aici se utilizează o țeavă KG sau KG2000 disponibilă în comerț. Cea mai mică dimensiune disponibilă este DN 100. Astfel, conducta de aerisire de sub placa de fundație este instalată cu DN 100. Ulterior, în interiorul clădirii, conducta de aerisire poate fi prelungită cu o țeavă HT (sau similară) de minim DN 70.
d. Tub de ghidare a cablurilor
- În cazul instalațiilor de ridicare, racordarea tubului de protecție a cablurilor se realizează direct la rezervor, în placa de fundație. În funcție de tipul instalației, sunt prevăzute racorduri directe sau suprafețe de forare.
- Cablurile trebuie așezate cu o pantă ușoară (recomandăm 1-2%) către instalația de ridicare, pentru ca apa de condens să se poată scurge și cablurile să nu rămână permanent în apă.
- În cazul unei plăci de fundație impermeabile, trecerea prin placa de fundație trebuie etanșată. Acest lucru se poate realiza cu ajutorul unui tub de căptușeală cu garnitură de etanșare sau al unui guler de zid.
- Tuburile de scurgere a cablurilor de sub placa de fundație sunt expuse la sol și trebuie să fie adecvate pentru acest scop. De aceea, aici se utilizează un tub KG sau KG2000 disponibil în comerț. Cea mai mică dimensiune disponibilă este DN 100. Astfel, conducta de cabluri de sub placa de fundație este instalată în DN 100.
