Loc de instalare adecvat
Stațiile de pompare îngropate sunt ideale pentru a izola zgomotul și mirosurile de mediul exterior. Acestea pot fi instalate în spații verzi și curți, precum și în zone de circulație (de exemplu, străzi, parcări sau căi de acces). În acest context, este important să se țină cont de capacitatea de a fi traversat a capacului de canal (a se vedea și clasele de încărcare pentru tehnologia de drenaj). În plus, trebuie respectate reglementările oficiale. În zonele de protecție a apei potabile sau în zonele inundabile pot exista cerințe speciale privind instalarea stațiilor de pompare sau aceasta poate fi chiar interzisă în totalitate.

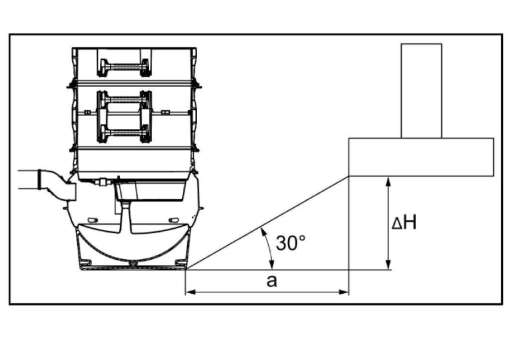

Gura de vizitare nu trebuie să se afle în zona de influență a fundațiilor învecinate, adică Distanța minimă a = distanța dintre marginea inferioară a puțului și marginea inferioară a fundației: a = ΔH x 1,73
Apele subterane
În cazul stațiilor de pompare îngropate, trebuie să se țină seama de adâncimea de scufundare a puțului în apa freatică și să se verifice compatibilitatea cu produsul ales. Majoritatea stațiilor de pompare KESSEL pot fi scufundate până la 3 metri în apa freatică fără a fi necesare măsuri suplimentare de protecție împotriva flotării.
Adâncimea de montare
Adâncimea de instalare a unei stații de pompare este determinată, de obicei, de conducta principală de alimentare. Toate celelalte ieșiri se vor adapta în funcție de aceasta. Este important să se determine cu precizie această adâncime încă de la început, deoarece de aici depinde întreaga structură a sistemului. Astfel, se poate realiza o configurare completă.
Următoarele componente trebuie prevăzute întotdeauna:
- Conductă de alimentare
- Conductă de refulare
- Conductă de aerisire (în cazul stațiilor de ridicare a apelor uzate și al stațiilor de ridicare închise)
- Tub de evacuare a cablurilor
- Amplasarea aparatului de comandă
a. Conductă de alimentare (conductă principală)
- Conducta de alimentare a instalației de ridicare trebuie proiectată și instalată în conformitate cu standardele în vigoare. Toate conductele trebuie așezate astfel încât să se poată goli singure.
- Conductele nu trebuie îngustate în direcția de curgere.
- Schimbările de direcție ale conductelor principale sau colectoare trebuie realizate numai cu coturi ≤ 45°.
- Trecerea la diametre nominale mai mari trebuie realizată cu racorduri de trecere sau alte îmbinări adecvate (de ex. garnituri de trecere). În conductele colectoare de racordare, racordurile de trecere excentrice trebuie montate cu vârfurile aliniate. Pentru a facilita inspecția, montarea în conductele de bază trebuie să se facă la nivelul fundului.

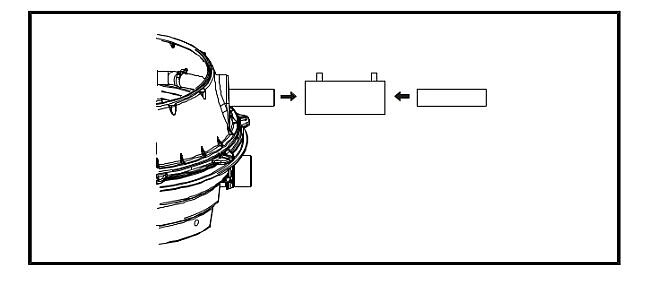

Racordul conductei de presiune este realizat din PE DN 80 (diametru exterior = 90 mm).
KESSEL recomandă utilizarea manșoanelor de sudură electrică din PE-HD
disponibile în comerț.

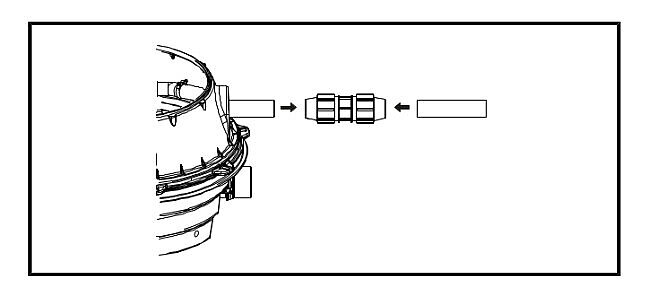

Alternativ, conducta de presiune poate fi racordată și cu ajutorul unor racorduri cu clemă disponibile în comerț
(a se vedea accesoriile KESSEL, nr. art. 28090/28091/28092).
b. Conductă de presiune
1. Același principiu se aplică și stațiilor de pompare amplasate în exteriorul clădirii: conducta de refulare trebuie să treacă deasupra nivelului de reflux, la nivelul bazei buclei de reflux. Clapeta de reținere nu servește ca protecție împotriva refluxului, ci are ca singură funcție aceea de a împiedica scurgerea înapoi, în rezervorul pompei, a apelor uzate deja pompate. Pentru instalațiile exterioare, există următoarele posibilități de a trasa conducta de refulare deasupra nivelului de reflux:
- în clădire
- într-o clădire anexă (garaj, magazie pentru unelte sau altele asemenea)
- într-o coloană în aer liber (vezi mai jos)
- într-un val de pământ (acoperire cu pământ în funcție de condițiile climatice)
În cazul în care conductele sunt instalate în zone expuse la îngheț, de exemplu în garaje, conducta sub presiune trebuie protejată împotriva înghețului.
2. Conductele sub presiune îngropate în sol trebuie să fie adecvate în acest scop. Se utilizează conducte sub presiune din PE-HD sau PVC
c. Entlüftungsleitung
Pentru a evacua în condiții de siguranță gazele care se formează în rezervoarele instalațiilor de ridicare, fiecare instalație trebuie să dispună de un sistem adecvat de aerisire și ventilație. În plus, trebuie compensată depresiunea din rezervor care poate apărea în urma procesului de pompare.
a. În cazul stațiilor de pompare îngropate, racordarea conductei de aerisire se realizează direct la rezervor. În funcție de tipul instalației, sunt prevăzute racorduri directe sau suprafețe de forare în acest scop.
b. Conducta de ventilație poate fi realizată după cum urmează:
- ca conductă separată peste acoperiș
- ca sistem de ventilație auxiliar sau secundar peste acoperiș
- în paralel cu o conductă de scurgere a apei de ploaie exterioară peste acoperiș
- cu un capac de ventilație amplasat pe teren
La aerisirea stației de pompare, trebuie să se asigure că gazele evacuate nu provoacă neplăceri locuitorilor. Trebuie respectată o distanță suficientă față de ferestre, uși și proprietățile vecine.
c. Conductele de aerisire sunt expuse la sol și trebuie să fie adecvate pentru acest scop. De aceea, se utilizează aici o țeavă KG sau KG2000 disponibilă în comerț. Cea mai mică dimensiune disponibilă este DN 100. Astfel, conducta de aerisire este instalată în sol cu dimensiunea DN 100. Ulterior, în interiorul clădirii, conducta de aerisire poate fi prelungită cu o țeavă HT (sau similară) cu dimensiunea minimă DN 70.
d. Tub de ghidare a cablurilor
a. La stațiile de pompare îngropate, racordarea conductei de evacuare a cablurilor se realizează direct la rezervor. În funcție de tipul instalației, sunt prevăzute racorduri directe sau suprafețe de forare.
b. Conducta trebuie instalată cu o pantă ușoară (recomandăm 1–2 %) către stația de pompare, pentru ca apa de condens să se poată scurge și cablurile să nu rămână permanent în apă.
c. Tuburile de evacuare a cablurilor sunt expuse la sol și trebuie să fie adecvate pentru acest scop. De aceea, se utilizează aici un tub KG sau KG2000 disponibil în comerț. Cea mai mică dimensiune disponibilă este DN 100. Astfel, tubul de evacuare a cablurilor este instalat în sol cu dimensiunea DN 100.
e. Amplasarea aparatului de comutație
În cazul stațiilor de pompare amplasate în afara clădirii, proiectarea instalației electrice și a tabloului electric este deosebit de importantă. De regulă, se pot distinge două scenarii.
a. Dacă stația de pompare se află în imediata apropiere a clădirii, conducta de cabluri poate fi condusă în interiorul clădirii pentru a găzdui acolo instalația electrică. Adesea, un spațiu tehnic este potrivit pentru acest scop. În cazul în care acesta trebuie amplasat în spații accesibile publicului, este important ca acesta să fie protejat împotriva accesului neautorizat. În plus, conducta de cabluri trebuie etanșată corespunzător pentru a preveni pătrunderea umezelii sau a dăunătorilor.
b. Din motive de întreținere, dar și din considerente de proiectare, aparatul de comutare este adesea amplasat în coloane exterioare, la aer liber. În acest caz, aparatul de comutare se află în apropierea stației de pompare, astfel încât să poată fi accesat direct în scopuri de întreținere. În acest caz, conducta de cabluri este condusă direct de la stația de pompare la coloana de la aer liber.
Stâlp în aer liber
În cazul stațiilor de pompare îngropate, se utilizează foarte des coloane de exterior, deoarece acestea facilitează instalarea și proiectarea. Tabloul electric și bucla de protecție împotriva refluxului pot fi amplasate într-o singură coloană de exterior. Coloana de exterior este alimentată cu energie electrică centralizat din clădire. În acest scop, trebuie prevăzută o sursă de alimentare cu energie electrică. În coloana de exterior se află aparatul de comutare al instalației de ridicare, precum și un senzor de îngheț pentru protecția conductei de presiune.
Coloanele de exterior dispun de obicei de un indicator luminos de avertizare separat. Cu toate acestea, la proiectare trebuie să se țină cont de modul în care poate fi transmisă în mod optim o semnalizare de defecțiune. Opțional, prin intermediul modemului GSM TeleControl de la KESSEL, se poate efectua o transmitere a defecțiunii prin SMS.
