Sisteme de ridicare independente

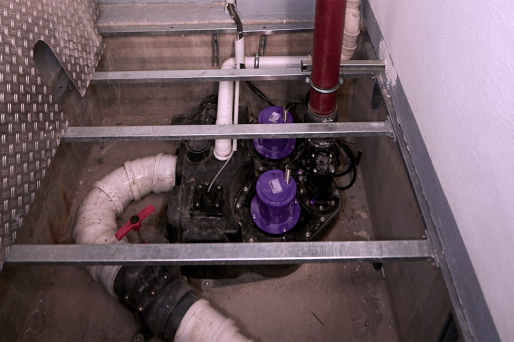

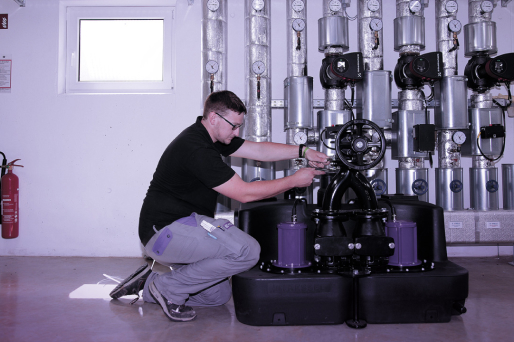

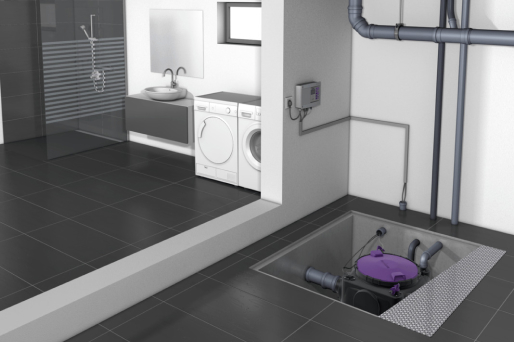

Sistemele de ridicare sunt de obicei amplasate liber într-o încăpere sau într-un puț de beton existent la fața locului. Trebuie să vă asigurați că sistemul de ridicare este amplasat pe o suprafață stabilă și plană și că echipamentul este protejat împotriva inundațiilor.

Spațiile destinate stațiilor de pompare a apelor uzate trebuie să fie suficient de mari încât să permită un spațiu de lucru de cel puțin 60 cm lățime și înălțime lângă și deasupra tuturor componentelor care necesită operare și întreținere. Spațiul de instalare trebuie să fie suficient de iluminat și bine ventilat.

Sfat: Ca orientare generală, se pot lua în considerare următoarele dimensiuni minime pentru bazinele de pompare:

• În cazul instalațiilor de ridicare duble: min. 1,40 x 1,40 m
• În cazul instalațiilor de ridicare simple: min. 1,20 x 1,20 m

Mai multe informații despre spațiul de amplasare

Izolarea fonică a instalațiilor de ridicare este un aspect important, adesea subestimat – dar care are o mare importanță. Instalațiile de ridicare sunt echipate cu motoare și pompe care generează zgomot atunci când funcționează. În special instalațiile de ridicare amplasate în spațiu liber transmit zgomotul direct în mediul înconjurător. Pentru a minimiza zgomotele nedorite, trebuie respectate următoarele măsuri:

Distanța față de zona de locuit:

Dacă este posibil, instalațiile de ridicare ar trebui amplasate la distanță de zonele de zi și de dormit, pentru a reduce și mai mult zgomotul. Conductele de presiune sau buclele de presiune nu ar trebui să treacă prin camerele de zi și dormitoare.


Decuplare:

Pentru a reduce oscilațiile și vibrațiile, instalațiile de ridicare trebuie montate pe o bază care amortizează vibrațiile. La KESSEL, acestea sunt deja incluse în pachetul de livrare. Tranziția de la instalația de ridicare, în special la conducta de presiune, trebuie realizată cu o conexiune elastică, pentru a preveni transmiterea vibrațiilor de la instalația de ridicare la conducte.


Întreținere periodică:

Întreținerea periodică a instalației de ridicare este importantă pentru a asigura funcționarea corectă a tuturor componentelor. Piesele de uzură trebuie înlocuite la timp pentru a evita zgomotele inutile.

  a.  Conductă de alimentare 
  b.  Conductă de refulare 
  c.  Conductă de aerisire


a. Conductă de alimentare

Toate conductele trebuie montate astfel încât să se poată goli singure. Toate racordurile conductelor trebuie să fie flexibile și izolate fonic. Conform standardului DIN 12056-4, trebuie prevăzut un robinet de închidere pe conducta de alimentare. 

În general, sunt posibile două tipuri de conectare:

• Utilizarea racordurilor integrate existente pe rezervor.
• Racorduri la suprafațele de racordare amplasate lateral. Aici se pot realiza conducte de alimentare în diverse poziții și la diferite înălțimi.

b. Conductă sub presiune

În cazul unei instalări libere în interiorul clădirii, conducta de refulare pleacă de la instalația de ridicare și este de obicei montată în fața peretelui, în puțuri de instalații sau în tavane suspendate.  

Conductele sub presiune din interiorul clădirilor sunt fabricate din diverse materiale. Cele mai utilizate sunt HD-PE și SML. Pentru dimensiuni mai mici, se folosesc adesea și țevi din oțel inoxidabil sau PVC-U. Pentru mai multe informații, consultați capitolul „Conductele sub presiune”.

Pentru o înălțime de ridicare mai mare de 5 m și un debit mai mare de 20 m³/h, recomandăm utilizarea unor robinete de închidere și a unor clapete de reținere din fontă. 

c. Conductă de aerisire 

În cazul modelelor independente, racordarea conductei de aerisire se face direct la rezervor.  

Pentru mai multe informații, consultați capitolul Conductă de aerisire.
