De ce și cum se aerisește și se dezumflă?
Sistemele de ridicare și stațiile de pompare trebuie aerisite și ventilate pentru a compensa fluctuațiile de presiune din rezervoarele de apă uzată și pentru a limita concentrația de gaze corozive sau cu miros neplăcut. În acest scop se utilizează conducte de ventilație care permit schimbul de aer între interiorul rezervorului și mediul exterior sau spațiile interioare.
Normele privind ventilarea instalațiilor de ridicare sunt prevăzute în standardul DIN EN 12056-4, secțiunea 5.3, precum și în standardul DIN 1986-100, secțiunea 6.5.3.

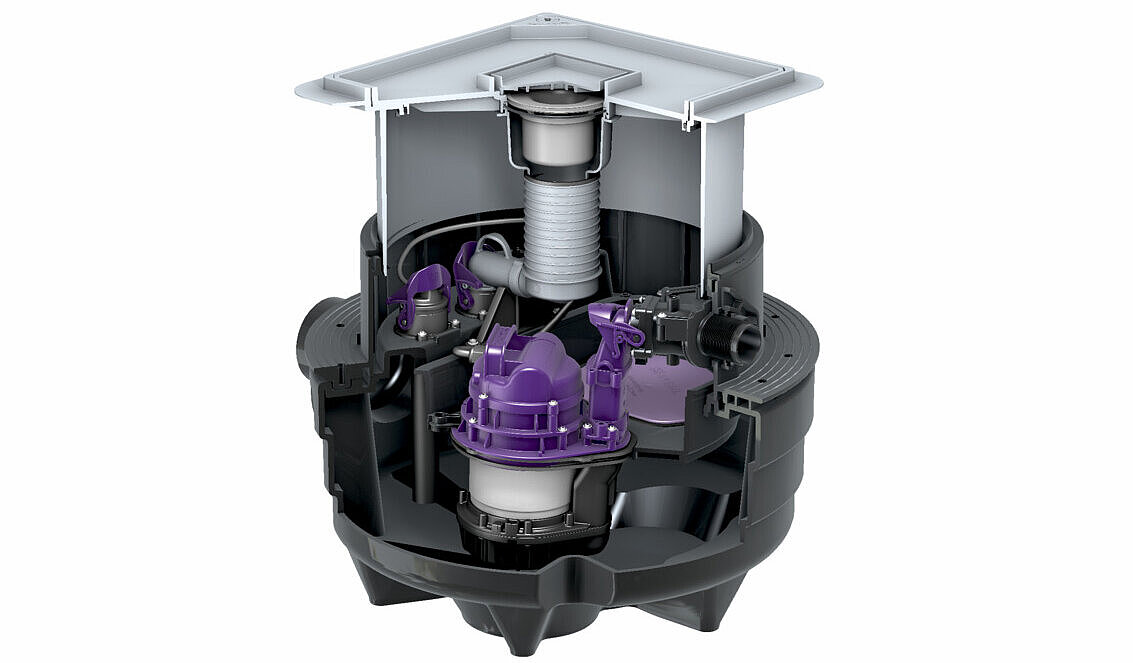

DIN EN 12050-1

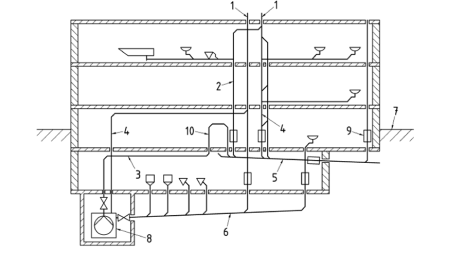

Schema de principiu: racordarea unei stații de ridicare a apelor uzate la conducta colectoare
1 Ventilație
2 Conductă de scurgere a apelor uzate
3 Conductă de refulare a instalației de ridicare a apelor uzate
4 Conductă de aerisire pentru instalația de ridicare a apelor uzate
5 Conductă colectoare
6 Conductă de bază
7 Nivel de reflux
8 Instalație de ridicare a apelor uzate cu clapetă de refulare
9 Orificiu de curățare
10 Buclă de reflux

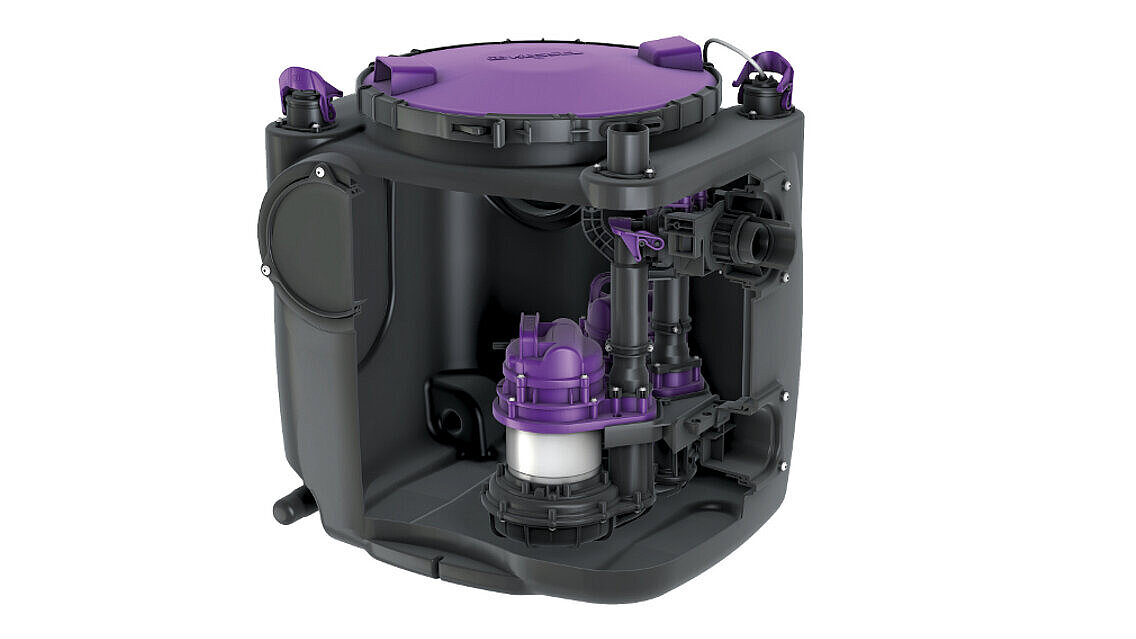

DIN EN 12050-2

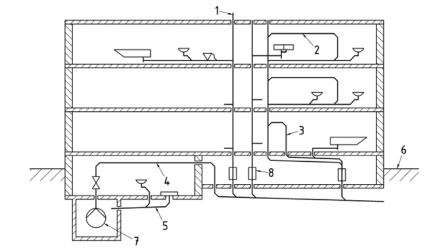

Racordarea unei stații de pompare a apelor uzate fără materii fecale la conducta principală
1 Ventilație
2 Recirculare
3 Recirculare
4 Conductă de refulare cu buclă de protecție împotriva refluxului
5 Conductă principală
6 Nivel de protecție împotriva refluxului
7 Stație de pompare a apelor uzate fără materii fecale cu clapetă de refulare
8 Orificiu de curățare
Caracteristicile conductelor de ventilație
Pentru conductele de ventilație trebuie alese secțiuni transversale minime suficiente. Acestea sunt stabilite conform prevederilor standardului DIN EN 12050-1, secțiunea 4.3.3
- Pentru debite de până la 12 l/s, cel puțin DN 50.
- Pentru debite mai mari, cel puțin DN 70.
În cazul în care nu se poate realiza o ventilație conformă cu standardele, de exemplu în cazul construcțiilor în clădiri monument istoric, se poate utiliza în mod alternativ o combinație de supapă de ventilație și cărbune activ, cu două condiții:
- Dimensionare suficientă pentru evacuarea sigură a suprapresiunii și a subpresiunii
- Autocontrol regulat, precum și întreținerea și înlocuirea cărbunelui activ
Cu toate acestea, trebuie să se acorde întotdeauna prioritate unei conducte de ventilație instalate fix peste acoperiș – dacă este posibil –, deoarece aceasta asigură în mod sigur compensarea necesară a presiunii.
Protecție împotriva refluxului și ventilație fără perforarea tavanului
Adesea, instalarea unei bucle de retur sau a unei conducte de ventilație conforme cu normele este dificilă, dacă nu chiar imposibilă din punct de vedere constructiv. Pentru acest caz, există soluții care pot fi instalate fără a fi necesară realizarea unei găuri în tavan: buclă antireflux CleverLoop reprezintă alternativa economică la bucla de retur clasică. Bypass de ventilație CleverVent asigură ventilarea și aerisirea instalațiilor de ridicare a apelor uzate în mod fiabil și sigur.
Despre buclă antireflux CleverLoop Despre bypass de ventilație CleverVent
