Tehnica de scurgere și izolarea fonică: Iată ce trebuie să aveți în vedere

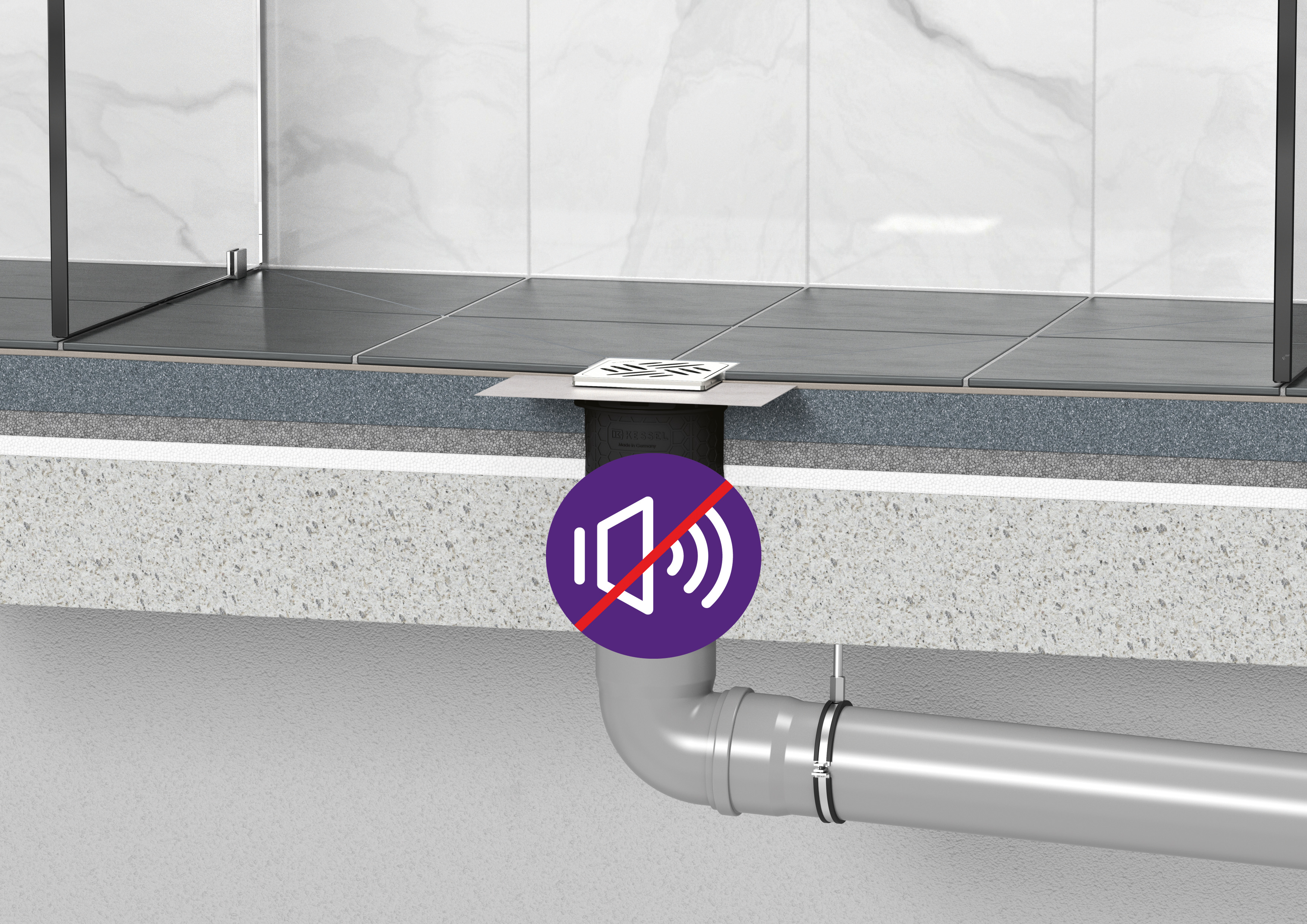

În zona sifonurilor de podea se produc zgomote, de exemplu, din cauza pașilor sau a curgerea apei. De aceea, pentru o izolare fonică corespunzătoare în clădiri, trebuie să se asigure că sifonurile instalate nu depășesc nivelurile maxime admise de zgomot. În acest context, pe lângă efectul de izolare fonică al sifonurilor în sine, trebuie luați în considerare și factori externi, precum arhitectura, materialele de construcție și materialele izolante. Aici găsiți cele mai importante informații privind izolarea fonică în legătură cu sifonurile de podea.
Schallschutzanforderungen an Bodenabläufe
Cerințele minime privind izolarea fonică a sifonurilor de podea și procedura de determinare a nivelului de zgomot sunt stabilite în conformitate cu prevederile din standardul DIN 4109. În plus, ghidul VDI 4100 privind izolarea fonică în clădirile de locuit recomandă valori care se abat de la prevederile standardului.
Eficacitatea izolației fonice a sistemelor de scurgere KESSEL
Sistemele de evacuare KESSEL prezintă proprietăți excelente de izolare fonică, așa cum au confirmat măsurătorile efectuate de Institutul Fraunhofer din Stuttgart. Valorile măsurate pentru toate sifonurile se situează cu mult sub cele mai stricte cerințe ale standardului DIN 4109 și ale directivei VDI 4100. (Rapoartele de testare corespunzătoare pot fi consultate pe paginile dedicate fiecărui produs.) Cu ajutorul garniturii de trecere Quick-Fit, disponibilă ca accesoriu, eficiența izolației fonice poate fi sporită cu încă 30 %.

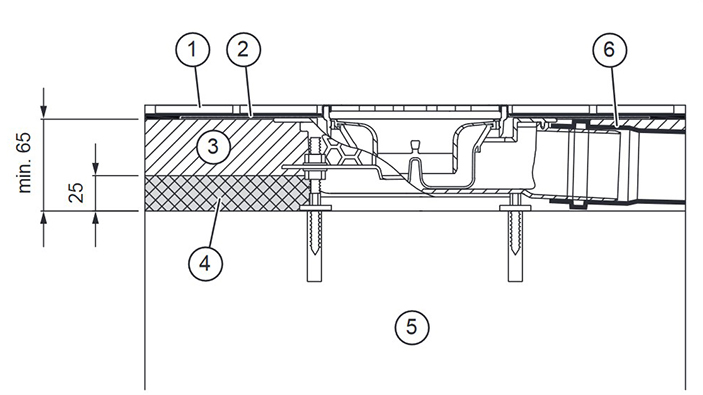

Varianta ultraplată 54 Frauenhofer Institut Certificat P-BA 206/2018
- Gresie
- Impermeabilizare integrată și adeziv pentru gresie
- Șapă
- Izolare fonică împotriva zgomotului de pas
- Plafon din beton
- Furtun de protecție din PE de 4 mm

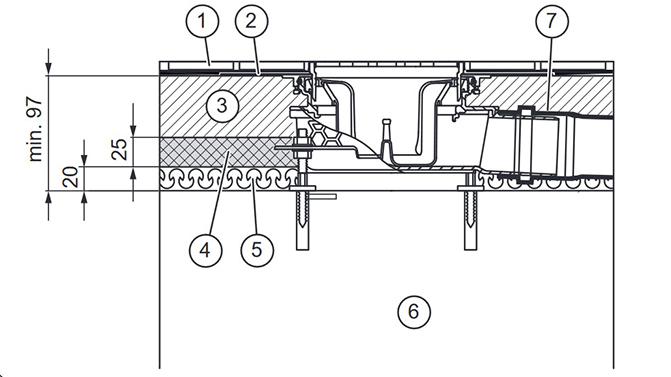

Varianta ultraplată 79 Frauenhofer Institut Certificat P-BA 205/2018
- Gresie
- Impermeabilizare integrată și adeziv pentru gresie
- Șapă
- Izolare fonică împotriva zgomotului de pas
- Izolare termică
- Tavan din beton
- Furtun de protecție din PE de 4 mm
KESSEL Rapoarte de inspecție | Normă / Directivă | UG spate (diagonal) | DIN 4109 | VDI 4100 |
| Varianta ultraplată DN 50 + Grătar cu fante fără dispozitiv de montare, Raport de încercare: P-BA 236/2013 | DIN 4109 VDI 4100 | 12 dB (A) 10 dB (A) | Cerințe minime
| Cerințe minime SSt I ≤ 30 dB (A) Cerințe mai stricte SSt III ≤ 22 dB (A )- ≤ 24 dB (A) |
| Varianta ultraplată 54 DN 50 + Grătar cu fante cu dispozitiv de montare + amortizor de zgomot și de așezare | DIN 4109 VDI 4100 | 18 dB (A) 14 dB (A) | ||
| Varianta ultraplată 79 DN 50 + Grătar cu fante cu dispozitiv de montare + amortizor de zgomot și de așezare | DIN 4109 VDI 4101 | 15 dB (A) 11 dB (A) | ||
| Practicus pe verticalăDN 100 +Variofix Raport de verificare: P-BA 237/2013 | DIN 4109 VDI 4102 | 18 dB (A) 15 dB (A) | ||
| Ecoguss pe verticalăDN 100 + Linearis Comfort Piesă de racord Raport de verificare: P-BA 238/2013 | DIN 4109 VDI 4103 | 23 dB (A) 20 dB (A) | ||
| Ecoguss pe verticalăDN 100 + Comfort Piesă de racord +Fire Kit + Quick Fit Raport de verificare: P-BA 239/2013 | DIN 4109 VDI 4104 | 16 dB (A) 14 dB (A) | ||
| Canal de scurgere pentru duș Linearis Comfort 850 mm Raport de verificare: P-BA 240/2013 | DIN 4109 VDI 4105 | 17 dB (A) 13 dB (A) | ||
| Canal de scurgere pentru duș Linearis Compact 750 mm Raport de verificare: P-BA 241/2013 | DIN 4109 VDI 4106 | 14 dB (A) 10 dB (A) | ||
| Scurgere de perete Scaca Raport de verificare: P-BA 242/2013 | DIN 4109 VDI 4107 | 17 dB (A) 14 dB (A) | ||

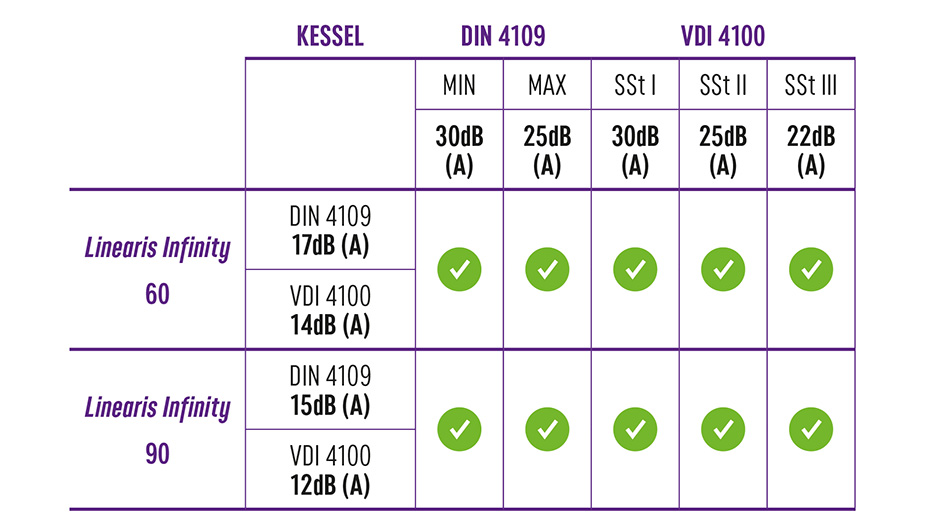

| Canal de scurgere pentru duș Infinity 60 + Amortizoare de zgomot și de tasare Raport de verificare: P-BA 24232/2021 | DIN 4109 VDI 4108 | 17 dB (A) 14 dB (A) | ||
| Canal de scurgere pentru duș Infinity 90 + Amortizoare de zgomot și de tasare Raport de verificare: P-BA 24/2021 | DIN 4109 VDI 4109 | 15 dB (A) 12 dB (A) |
Un detaliu important: amortizorul de zgomot și de tasare
Arată ca un dibl clasic, dar oferă mult mai mult: amortizorul flexibil de zgomot și deșurubare de la KESSEL funcționează ca un sistem de decuplare fonică între corpul de scurgere și placa de beton. Astfel, acesta atinge valori excelente în ceea ce privește izolația fonică, care se situează cu mult sub cerințele standardelor VDI și DIN 4100. Adesea, izolația fonică trebuie achiziționată separat, însă în cazul jgheabului de duș Linearis Infinity aceasta este inclusă în mod standard în pachetul de livrare. În cazul sifonului de baie Varianta ultraplată, aceasta face parte din kitul de montare.
