Ce țeavă se potrivește cu fiecare scurgere?
La proiectarea sistemelor de scurgere, trebuie verificat ce tipuri de țevi pot fi racordate la orificiile de scurgere utilizate. În funcție de materialul din care este fabricată țeava, diametrul exterior variază în funcție de diametrul nominal. Astfel, o țeavă din material plastic cu diametru nominal DN 70 are un diametru exterior de 75 mm. În schimb, o țeavă din fontă DN 70 are un diametru exterior de DA 78 mm, datorită grosimii mai mari a peretelui. Află aici care sunt dimensiunile diferitelor guri de scurgere și ce posibilități există pentru racordarea la țeavă.
Opțiuni pentru racordarea conductelor la orificiile de scurgere ale cazanelor
Aici puteți găsi o prezentare generală a diametrelor nominale DN și a diametrelor exterioare DA ale sifonurilor KESSEL și puteți afla ce tipuri de țevi și tehnici de racordare sunt potrivite pentru fiecare racord de țeavă.
Sifonuri din plastic
Racorduri pentru țevi
Diametru nominal DN | Diametru exterior DA (mm) |
| 50 | 50 |
| 70 | 75 |
| 100 | 110 |
| 125 | 125 |
| 150 | 160 |
- Racordarea la țevi din material plastic (de ex. HT, KG) cu diametru exterior identic și manșoane de racord
- Racordarea la țevi din fontă sau similare cu ajutorul unor piese de tranziție
- Sudarea cu țevi din PE este posibilă numai în cazul sistemului de scurgere pentru curte Sistem 400
Sifonuri din oțel inoxidabil
Racorduri pentru țevi
Diametru nominal DN | Diametru exterior DA (mm) |
| 70 | 78 |
| 100 | 110 |
| 150 | 160 |
- Racordarea la țevi din fontă conform DIN 19522
- Racordarea la țevi din oțel inoxidabil cu diametre și grosimi ale peretelui corespunzătoare
Ecoguss-Procese
Racorduri pentru țevi
Diametru nominal DN | Diametru exterior DA (mm) |
| 50 | 58 |
| 70 | 78 |
| 80 | 83 |
| 100 | 110 |
- Racordare directă la țevi din fontă și din material plastic cu diametru exterior identic
- Racordare la țevi cu diametru exterior diferit, cu ajutorul unor adaptori
- Dimensiunile scurgerilor pentru acoperișuri și parcări din Ecoguss: a se vedea scurgerile din material plastic

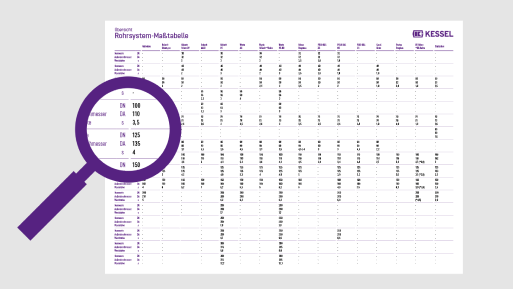

Prezentare generală a dimensiunilor sistemului de țevi din tabelul KESSEL
Cu ajutorul tabelului nostru cu dimensiunile sistemelor de țevi, puteți verifica ce tipuri de țevi pot fi racordate la canalele de scurgere. În acest tabel veți găsi diametrele nominale, diametrele exterioare și grosimea pereților pentru sistemele de țevi obișnuite.
