Ecolift M
Domeniul tipic de aplicare al instalației hibride de ridicare Ecolift M este sectorul construcțiilor de locuințe private, în special în cazul caselor unifamiliale și bifamiliale. Debitul (Qs) nu trebuie să depășească 3 l/s.
KESSEL-Ecolift M este destinat conductelor de canalizare continue conform standardului DIN EN 12056-4/13564 tip 3, la care sunt racordate conductele de apă uzată, precum și instalațiile de toaletă și urinoare. Astfel se asigură o evacuare sigură a apelor uzate din punctele de scurgere situate sub nivelul de reflux, chiar și în cazul unui reflux.
Pompa funcționează numai în cazul apariției unui reflux și pompează apa uzată împotriva refluxului printr-o conductă de refulare, care trebuie să treacă deasupra nivelului de reflux, către canal. În condiții normale, fără reflux, apa uzată se scurge în canal datorită pantei naturale.
Ecolift M nu este un sistem de protecție împotriva șobolanilor! În cazul unei posibile infestări cu șobolani, instalația trebuie protejată de către client împotriva deteriorării.
Informații importante
Condițiile necesare pentru o funcționare corespunzătoare sunt:
- o pantă suficientă în conductele de evacuare (Notă: la modelul Ecolift M, diferența de nivel între admisie și evacuare este de 9 mm)
- un conținut ridicat de apă în apele uzate, pentru a optimiza efectul de autocurățare
- o instalare corespunzătoare și, mai ales, o aerisire adecvată a conductei de admisie conform standardelor DIN EN 12056 / DIN 1986-100
Atenție: în cazul apelor uzate cu conținut ridicat de grăsimi, efortul de întreținere și curățare este mai mare!
Exemple de instalare Ecolift M

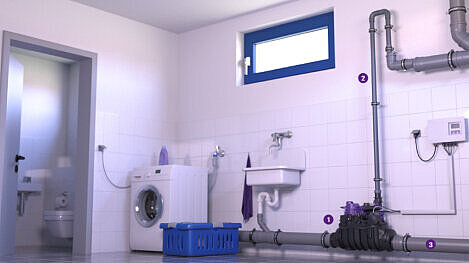

Exemplu de instalare a Ecolift M într-o conductă la vedere
1 Sistem hibrid de ridicare Ecolift M
2 Conductă de refulare cu buclă de reținere
3 Conductă de evacuare cu pantă naturală

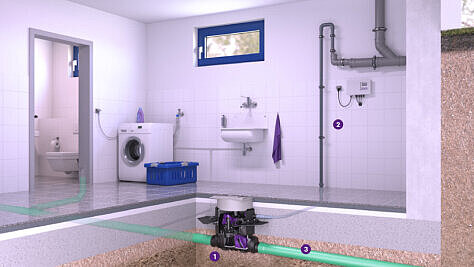

Exemplu de montare a Ecolift M într-o placă de fundație
1 Sistem hibrid de ridicare Ecolift M
2 Conductă de refulare cu buclă de reținere
3 Conductă de evacuare cu pantă naturală

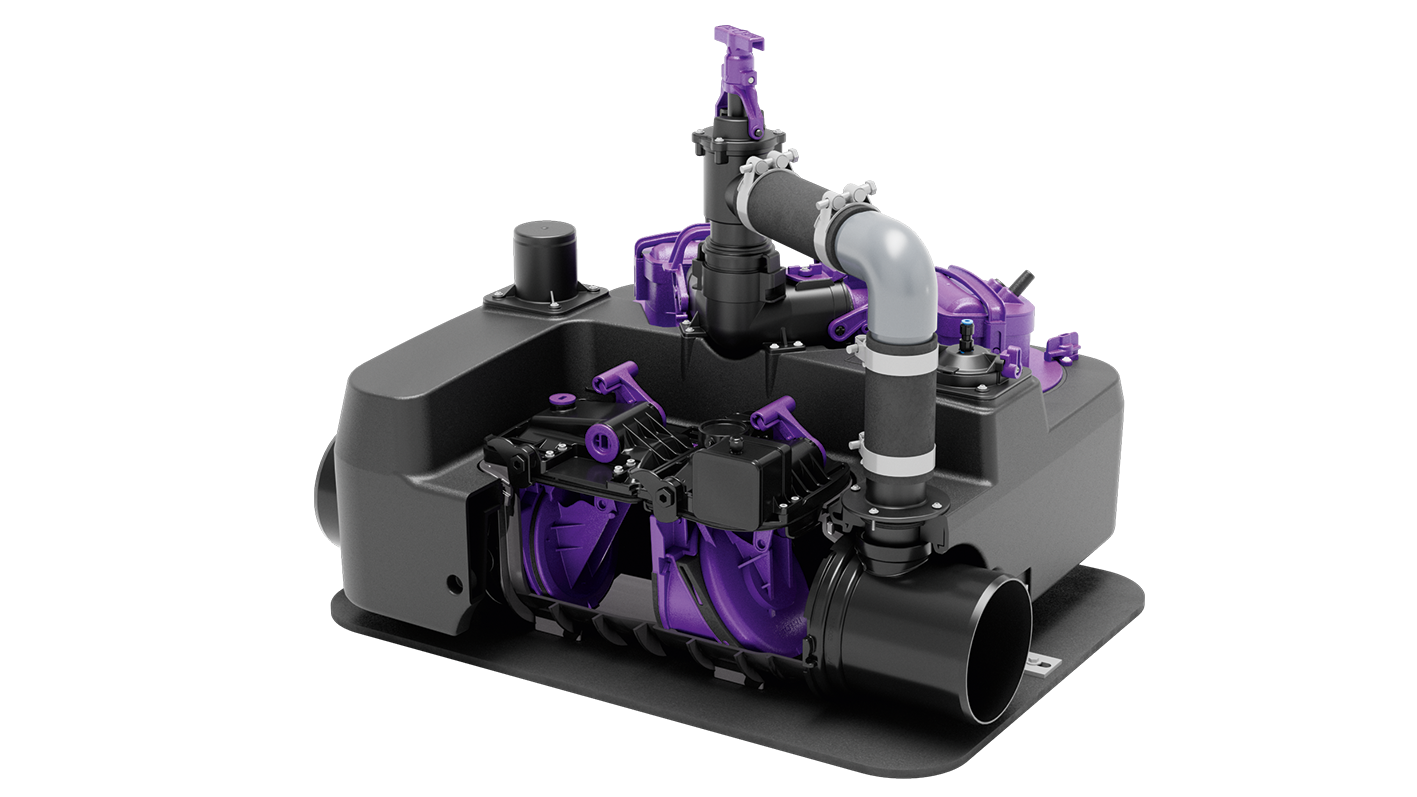

Ecolift L

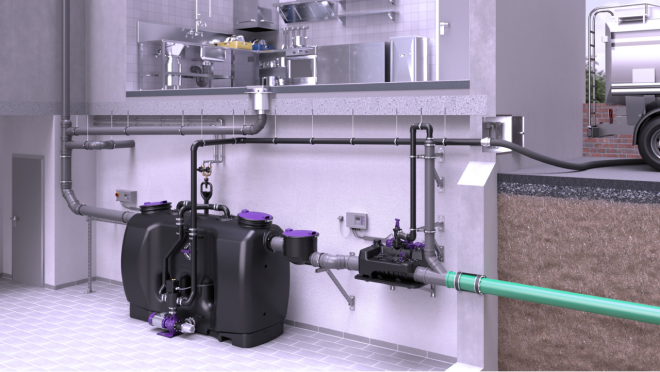

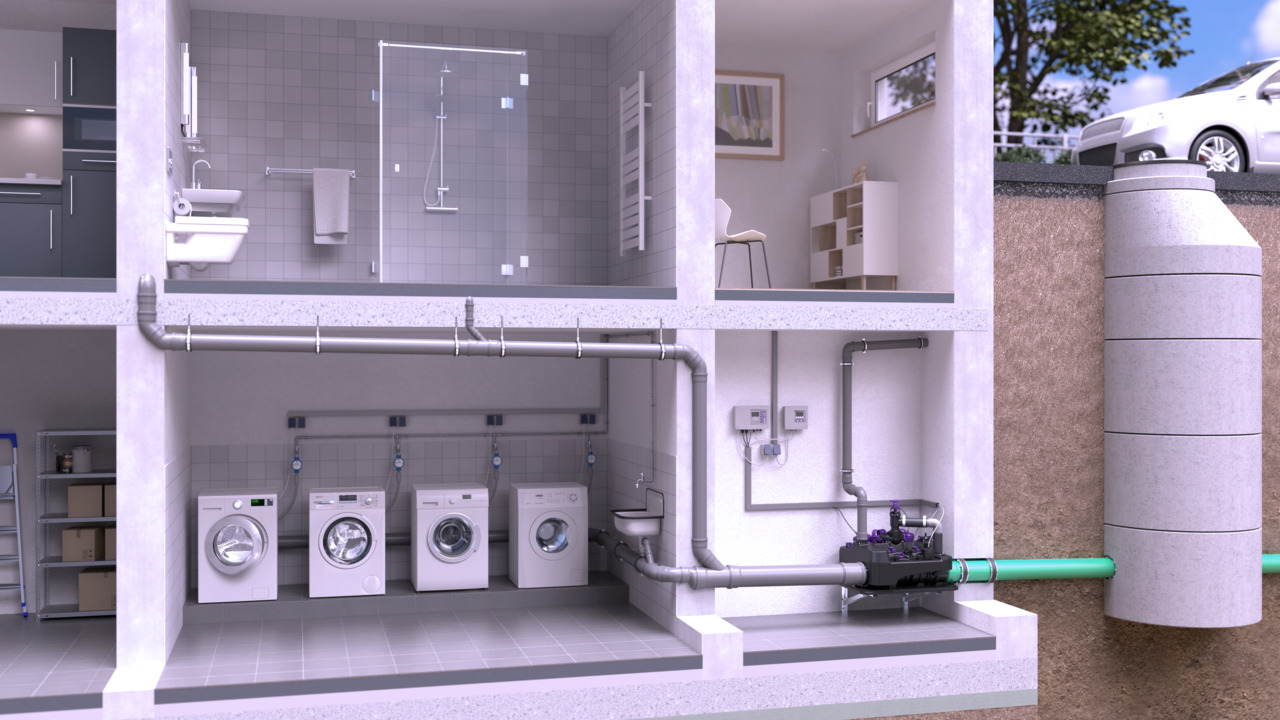

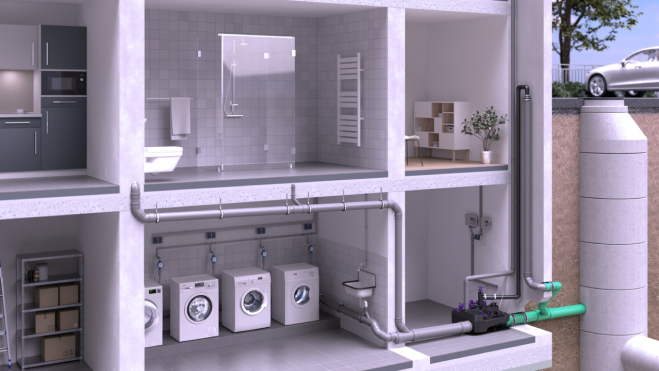

Sistemul hibrid de ridicare Ecolift L este potrivit în special pentru utilizarea în clădiri de locuințe colective cu un debit mare de ape uzate, precum și în sectorul comercial, de exemplu pentru evacuarea apelor uzate din spatele separatoarelor de grăsimi. Debitul de ape uzate Qs nu trebuie să depășească valoarea de 6 l/s.
Ecolift L poate fi instalat într-o conductă de canalizare la vedere. Pentru a asigura o pantă naturală, există și posibilitatea montării la înălțime, pe o consolă de perete. În regim fără reflux, apa uzată este evacuată în canalizare datorită pantei naturale. Pompele funcționează doar în cazul unui reflux și pompează apa uzată în canalizare, împotriva refluxului.
În ceea ce privește traseul conductei de refulare, se poate opta fie pentru racordarea la o buclă de reținere a refluxului, fie pentru reintroducerea directă în conducta de apă uzată, în aval de dispozitivul de protecție împotriva refluxului (sistem de bypass).
Informații importante
Condiția necesară pentru o funcționare fără probleme este:
- o pantă suficientă în conductele de evacuare (Notă: la modelul Ecolift L, diferența de nivel dintre alimentare și evacuare este de 9 mm)
- un conținut ridicat de apă în apele uzate, pentru a optimiza efectul de autocurățare
- o instalare corespunzătoare și, mai ales, o aerisire adecvată a conductei de alimentare conform DIN EN 12056 / DIN 1986-100
Atenție: în cazul apelor uzate cu conținut ridicat de grăsimi, efortul de întreținere și curățare este mai mare!

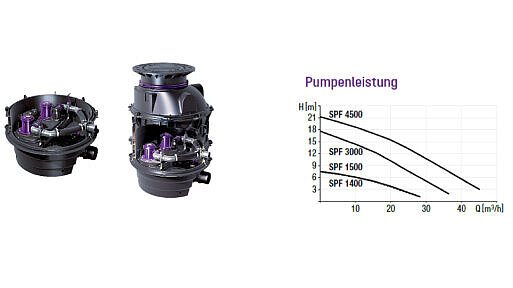

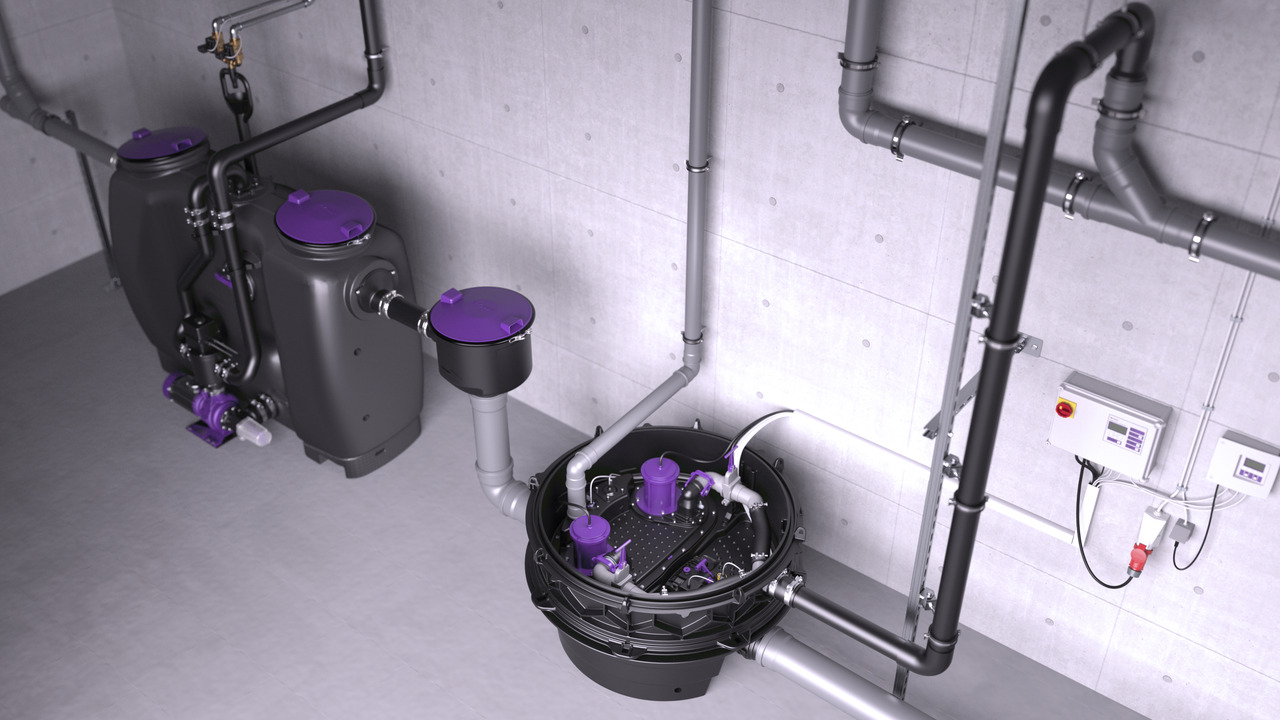

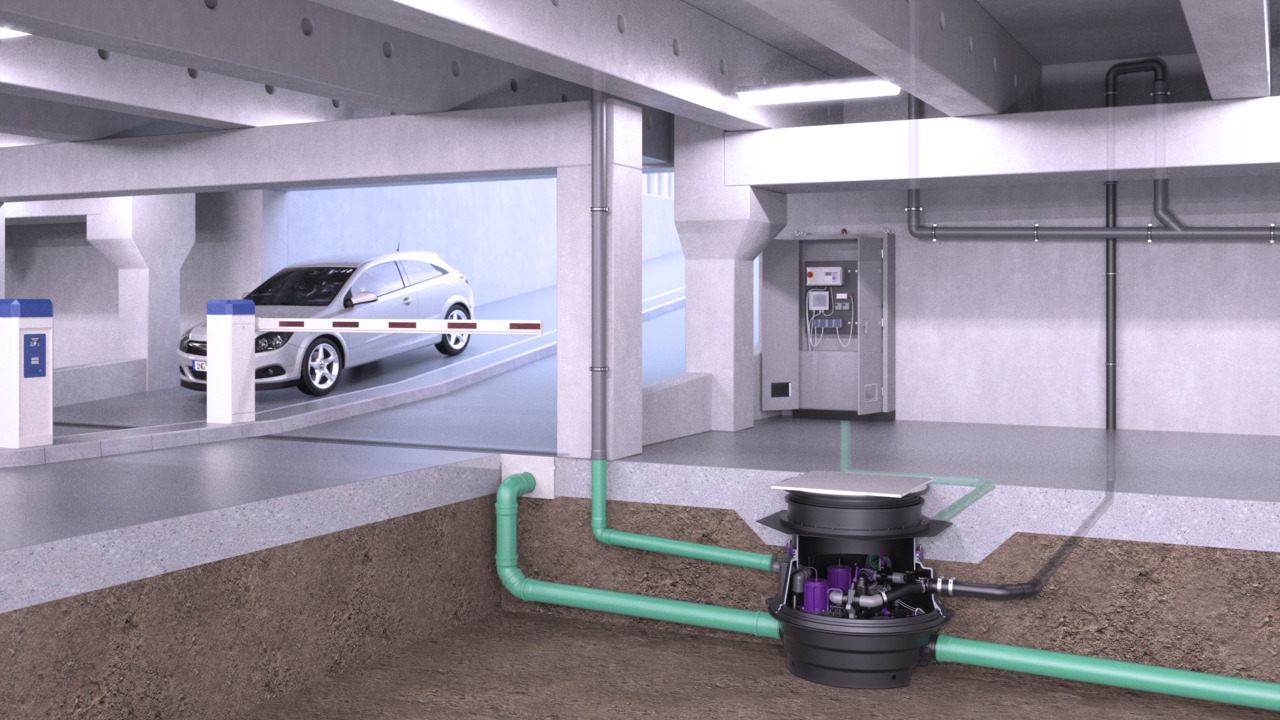

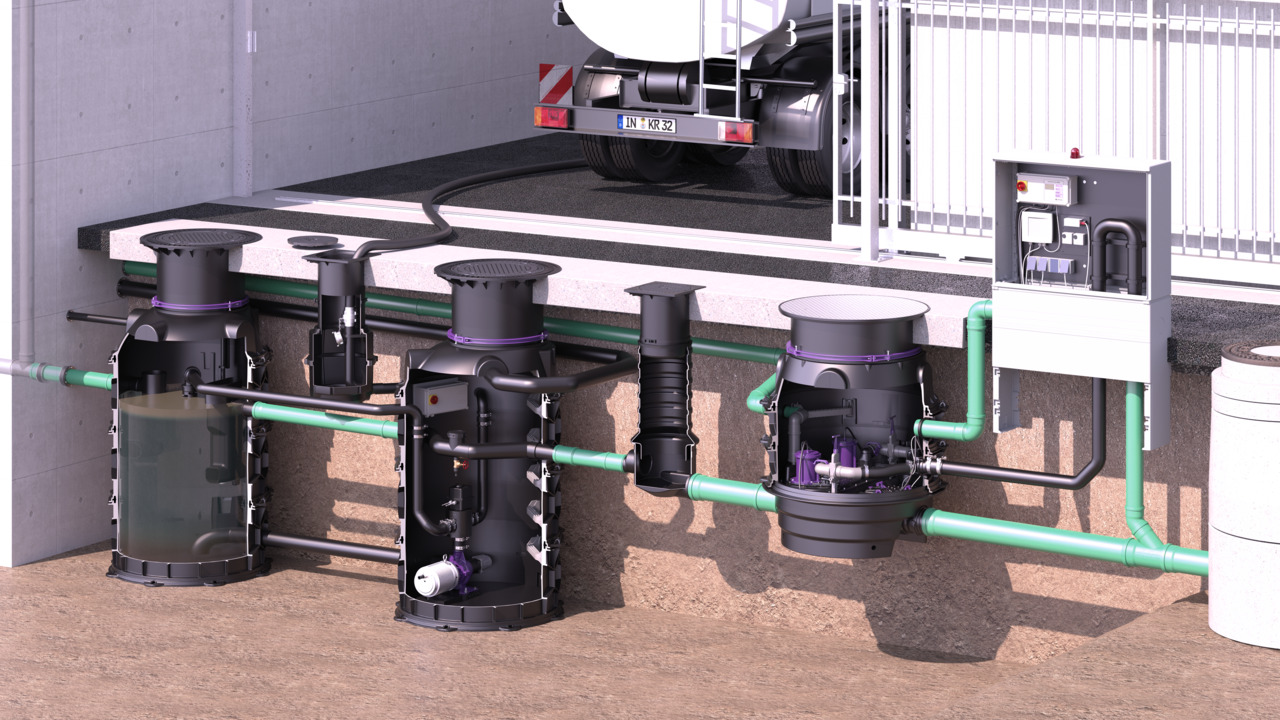

Ecolift XL
Ecolift XL este cea mai mare și mai performantă instalație de ridicare hibridă. Este ideală pentru clădiri comerciale și blocuri de locuințe cu un debit mare de ape uzate (Qs) de peste 6 l/s.
Sistemele de pompare anti-retur KESSEL-Ecolift XL, destinate utilizării în sectorul comercial și industrial, sunt concepute pentru conductele de canalizare continue la care sunt racordate conductele de apă uzată, precum și instalațiile de toalete și pisoare. Astfel, se asigură o evacuare sigură a apelor uzate din punctele de scurgere situate sub nivelul de retur, chiar și în cazul unui blocaj.
Pompa funcționează numai în cazul apariției unui reflux și pompează apa uzată împotriva refluxului printr-o conductă de refulare, care trebuie să treacă deasupra nivelului de reflux, către canal. În condiții normale, fără reflux, apa uzată se scurge în canal datorită pantei naturale.
Ecolift XL nu este un sistem de protecție împotriva șobolanilor! În cazul unei posibile infestări cu șobolani, instalația trebuie protejată de către client.
Informații importante
Condițiile necesare pentru o funcționare corespunzătoare sunt:
- o pantă suficientă în conductele de evacuare (Notă: la modelul Ecolift XL, diferența de nivel dintre admisie și evacuare este de 9 mm)
- un conținut ridicat de apă în apele uzate, pentru a optimiza efectul de autocurățare
- o instalare corespunzătoare și, mai ales, o aerisire adecvată a conductei de alimentare conform DIN EN 12056 / DIN 1986-100
Atenție: în cazul apelor uzate cu conținut de grăsimi, efortul de întreținere și curățare este mai mare!
