RSE = Nivel de acumulare
RSE = nivel de reflux
RSE = nivelul de reflux
Cum se determină nivelul de reflux?
În primul rând, se pune întrebarea dacă este necesară o protecție împotriva refluxului. Mai întâi, trebuie determinat nivelul de reflux. Din punct de vedere strict formal, nivelul de reflux poate fi stabilit de autoritatea locală. Totuși, acest lucru nu îl scutește pe proiectant de o analiză amănunțită a situației locale, ținând cont de principiul fizic al vaselor comunicante. Astfel, pot rezulta niveluri de reflux complet diferite.
În lipsa unor indicații, se aplică următoarele:
- Pe teren plat: suprafața străzii, inclusiv trotuarul sau banda de acostament (DIN-EN 12056)
- În cazul unui teren în pantă: 15 cm deasupra nivelului celui mai apropiat puț de canalizare, privit în sens invers curgerii (Ö-Norm B2501)
- În cazul puțurilor colectoare racordate: marginea superioară a capacului puțului
Recomandarea KESSEL – Distanță de siguranță!
Planificați întotdeauna nivelul de reținere de siguranță la o distanță de siguranță față de nivelul fizic de reținere!
- Nivelul
fizic de acumulare Distribuția statică a apei datorită conductelor comunicante - Distanța
de siguranță Distanța necesară între nivelul fizic de acumulare și nivelul de reflux - Nivelul
de reflux presupus Distribuția dinamică a apei datorită presiunii de baraj și curgerii din sursă

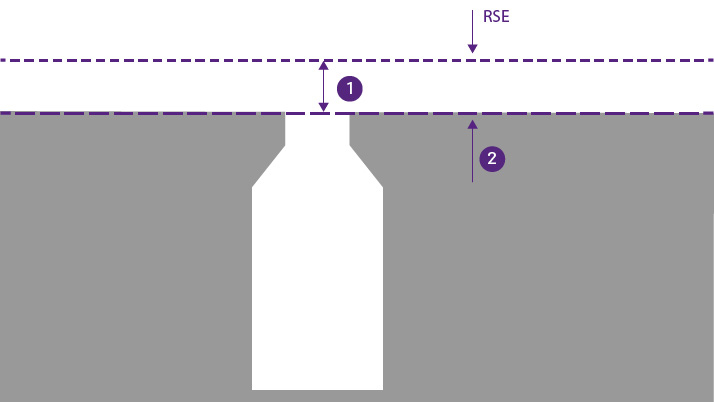

1: Marjă de siguranță de +15 cm
2: Nivelul fizic de revărsare
Distanța de siguranță
Ce prevăd alte reglementări în acest sens.
Austria: ÖNORM B 2501 = 15 cm
Elveția: SN 592 000 = 10 cm
Diverse regulamente locale = 10 până la 30 cm
DIN EN 12056-4:
„Suprafața drumului este calea de rulare, inclusiv trotuarele și acostamentele” (ceea ce corespunde aproximativ la 15 cm)
. Prin urmare: Recomandarea KESSEL privind nivelul de siguranță împotriva refluxului = nivelul fizic de reflux = marginea superioară a drumului plus 15 cm distanță de siguranță
Nivelul de referință
În etapa următoare, trebuie determinat nivelul de referință al punctelor de evacuare. În acest sens, este relevant:
- pentru punctele de evacuare a apelor uzate, nivelul apei din sifonul de miros
- pentru apa pluvială, marginea superioară a punctului de evacuare (grilaj)
Iar în etapa următoare trebuie să se verifice care dintre aceste puncte de evacuare se află sub nivelul de reflux și, prin urmare, trebuie protejate.
În cazul punctelor de evacuare a apelor uzate, este relevantă înălțimea sifonului (GVH). Aceasta trebuie comparată cu nivelul de reflux (RSE).
