Apa de ploaie și protecția împotriva refluxului conform DIN 1986-100

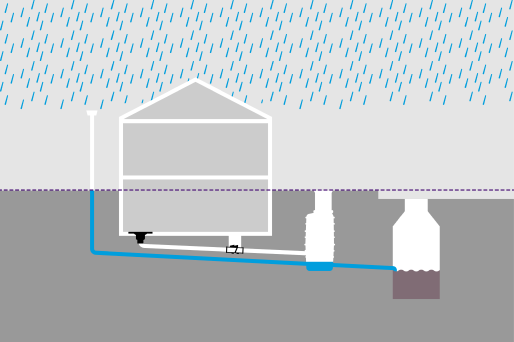

Conform standardului DIN 1986-100, punctele de evacuare a apei de ploaie trebuie racordate la rețeaua publică de canalizare separat de apele uzate menajere. În cazul în care aceste puncte de evacuare se află sub nivelul de reflux, ele trebuie protejate separat împotriva refluxului. Doar în câteva cazuri excepționale, apa de ploaie poate fi condusă împreună cu apele uzate menajere printr-un dispozitiv central de protecție împotriva refluxului.
Suprafața de captare a precipitațiilor A, în m²: 5 m2
Debitul nominal de ploaie r 5,100 în l / (s*ha): 648 l/(s*ha)
Coeficientul de scurgere C nu este admisibil în acest caz

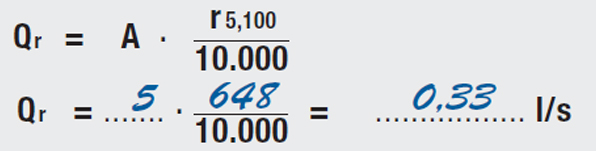

Pentru formulă și calcul, a se vedea imaginea din stânga
Debitul nominal de ploaie r5 = Ploaie de cinci minute
Durata ploii = 300 s
Care apar cantitatea de apă de ploaie
= Qr x Durata ploii = 0,33 l/s x 300 s = 99 l ≙ 99 dm3

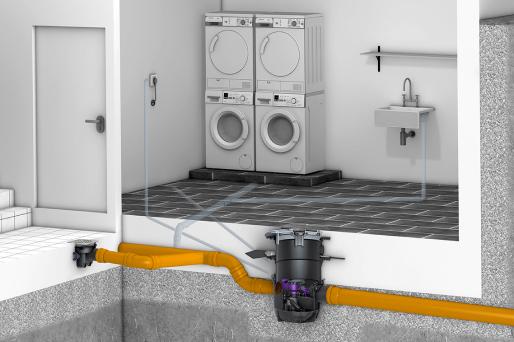

Suprafață spre subsol, fără trepte
A = 1 m2 = 100 dm2
Înălțimea pragului necesar
h = Debitul de apă de ploaie / Suprafața de bază = 99 dm3 / 100 dm2 = 0,99 dm = 9,9 cm
Pragul ușii trebuie să aibă o înălțime minimă de 9,9 cm, astfel încât, în cazul unui reflux în canalizare, apa de ploaie provenită din scurgerea de la subsol să poată fi reținută pentru o perioadă estimată de 5 minute.
Produse de protecție împotriva refluxului de la KESSEL pentru protecția colectivă
Sistemele de protecție împotriva refluxului de tip 2, 3 și 5, precum și sistemele hibride de drenaj (stații de pompare împotriva refluxului și stații hibride de ridicare) la care pot fi racordate mai multe obiecte de drenaj, pot fi luate în considerare pentru asigurarea colectivă. Soluții adecvate sunt, de exemplu, modelele Staufix, Pumpfix și Ecolift de la KESSEL.
