Protecție antirefulare
Cea mai eficientă și sigură protecție împotriva refluxului este realizarea unei diferențe de nivel suficiente între nivelul efectiv de reflux și nivelul de referință al punctelor de drenaj. Totuși, în multe cazuri acest lucru nu este posibil. De aceea, trebuie luate măsuri de protecție la nivelul instalațiilor.
Identificarea punctelor de scurgere care trebuie protejate

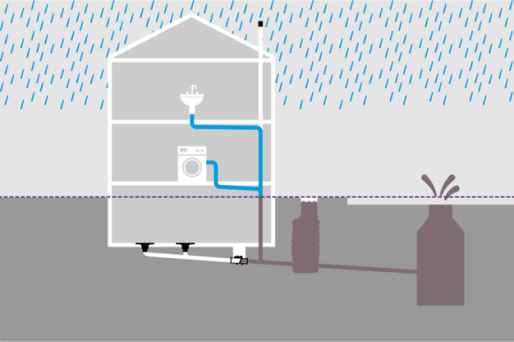

Acum trebuie stabilit care sunt punctele de scurgere care trebuie protejate împotriva refluxului. În general, punctele de scurgere situate deasupra nivelului de reflux, care pot fi drenate prin panta naturală, nu trebuie drenate prin intermediul unui sistem de protecție împotriva refluxului. În cazul sistemului separat, apa de ploaie și apa uzată trebuie evacuate separat. În cazul sistemului mixt, apa de ploaie și apa uzată trebuie evacuate din clădire prin conducte de cădere, colectoare sau de bază separate. Din motive hidraulice, conductele de bază sau colectoarele trebuie reunite în afara clădirii, cât mai aproape de canalul de racordare de la limita proprietății. Reunirea trebuie să se facă într-un puț cu debit liber.

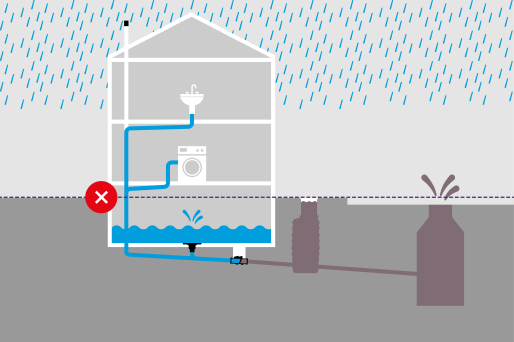

În cazul în care punctele de scurgere situate deasupra nivelului de reflux sunt drenate printr-un sistem de protecție împotriva refluxului, există riscul unei inundații interne în cazul unui reflux. Această traseare a conductelor, care nu respectă normele, trebuie corectată în orice caz.
De aceea, este important ca cablurile să fie trase corect

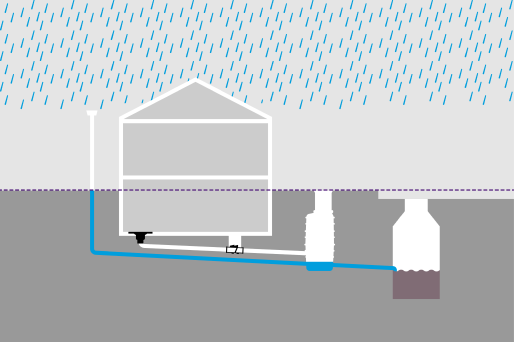

Nerespectarea acestor principii poate duce, în cazul unui reflux, la inundarea interioară și trebuie considerată o eroare de proiectare. Prin urmare, acest principiu al traseului corect al conductelor ocupă un loc primordial în cadrul unei proiectări realizate în mod corespunzător. Acest aspect trebuie verificat și în cazul oricărei lucrări de reabilitare sau de renovare. Traseul incorect al conductelor trebuie corectat. Acest lucru se poate realiza prin separarea apei uzate de apa de ploaie, înainte de instalarea sistemelor de protecție împotriva refluxului.
Atenție:
În cazul în care este necesară o drenare continuă, de exemplu din cauza unei mașini de spălat, se recomandă instalarea unui sistem de pompare anti-retur (Pumpfix).

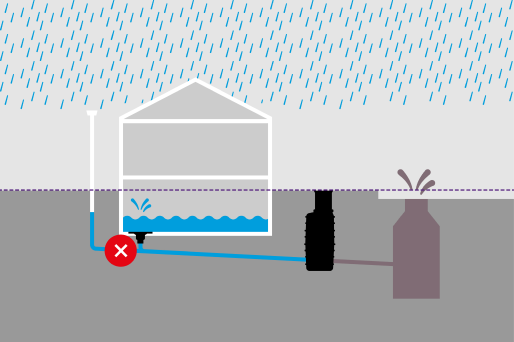

Dacă apa de ploaie este canalizată împreună cu apa uzată în clădire, există riscul unei inundații interioare. Acest risc este chiar sporit de instalarea unui dispozitiv de protecție împotriva refluxului și poate fi evitat doar printr-o traseare corectă a conductelor.
Concluzie
Ținând cont de aceste reguli de planificare, în cazul apelor uzate menajere se disting următoarele fluxuri parțiale:
- Puncte de colectare a apelor uzate situate deasupra nivelului de reflux
- Puncte de colectare a apelor uzate situate sub nivelul de reflux
- Apă de ploaie situată deasupra nivelului de reflux
- Apă de ploaie situată sub nivelul de reflux
