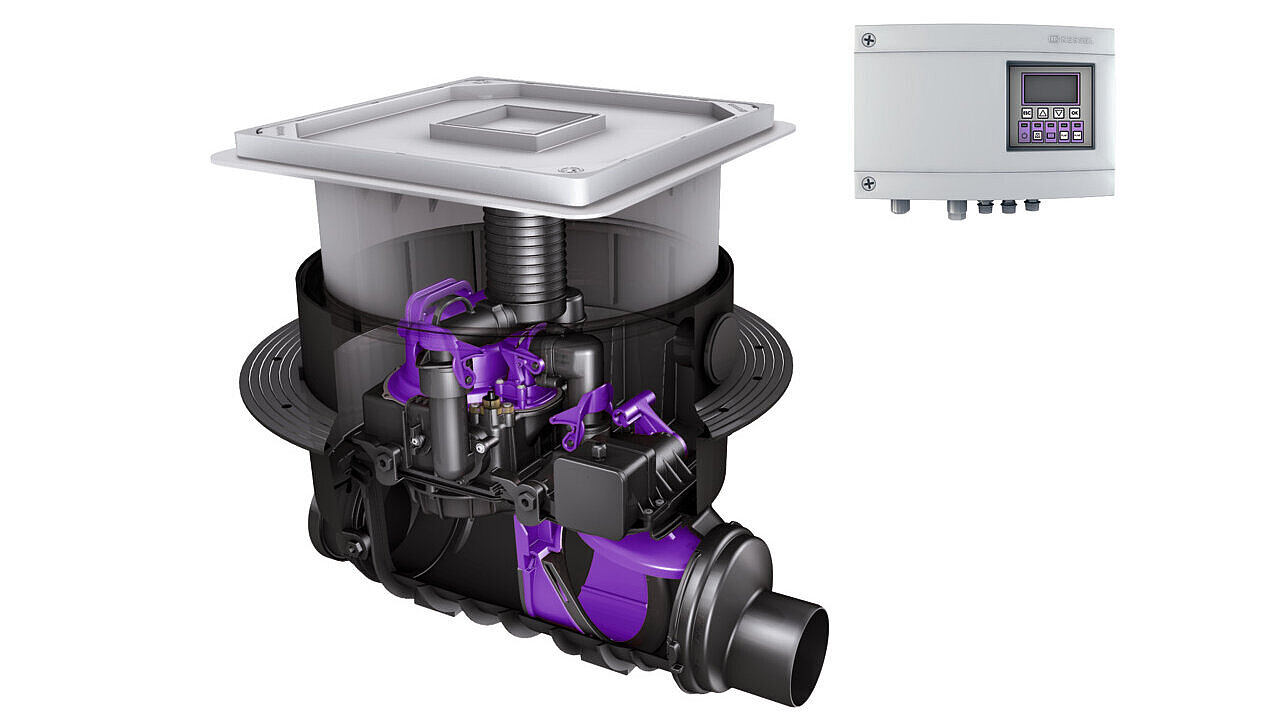

Instalație de pompare antirefulare Pumpfix F

Varianta unică la refulare.

Mai mult decât o clapetă antirefulare: Pumpfix F este clapeta unică antirefulare care pompează împotriva refulării. În regimul normal de funcționare, instalația de pompare antirefulare elimină apa uzată în mod continuu și neutru din punct de vedere energetic prin intermediul pantei către canal. În cazul unei refulări, clapeta antirefulare se închide automat și când există apă uzată o va pompa împotriva presiunii de refulare. Rotorul tocător integrat mărunțește materialele solide, astfel încât Pumpfix F este adecvat și pentru apa uzată cu conținut de fecale. El poate drena și treptele scarilor de la subsol până la 5 m².

Pumpfix F este disponibilă în două variante – pentru montajul într-o conductă de canalizare expusă și pentru montaj în pardoseală, cea din urmă la cerere, cu capac negru sau peste care se poate monta gresie.

Avantaje Privire de ansamblu a articolului

Principiu de funcționare

Pumpfix F este clapeta unică antirefulare cu funcționare hibrid: în regimul normal, aceasta utilizează panta naturală către canal. În cazul unei refulări de la canal, pompa va fi comutată automat, pentru a drena în mod sigur și împotriva presiunii de refulare.

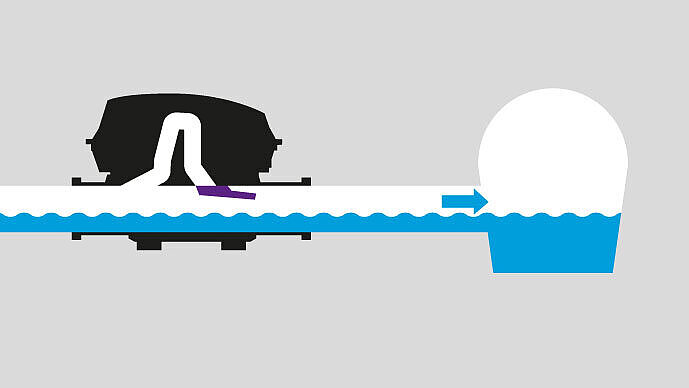

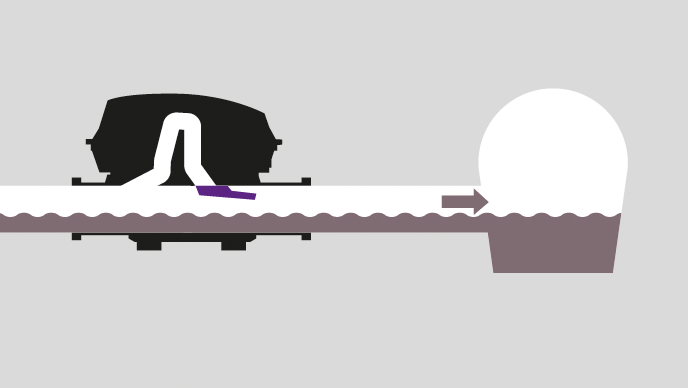

Grafic de funcționare instalație de pompare antirefulare Pumpfix F: 1. Funcționarea normală

Funcționarea normală

Apa uzată curge prin panta naturală către canal.

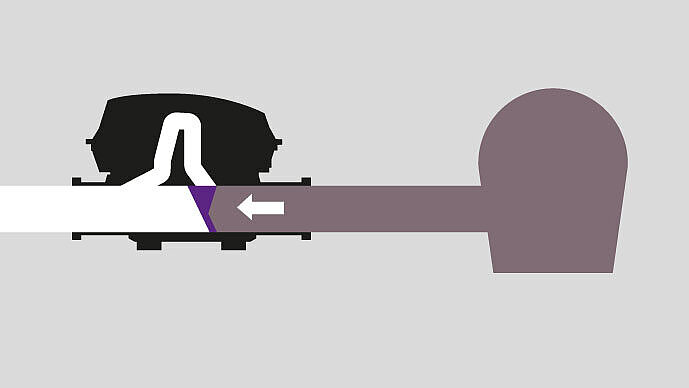

Grafic de funcționare instalație de pompare antirefulare Pumpfix F: 2. Blocaj

Protecție antirefulare

Clapeta antirefulare este închisă.

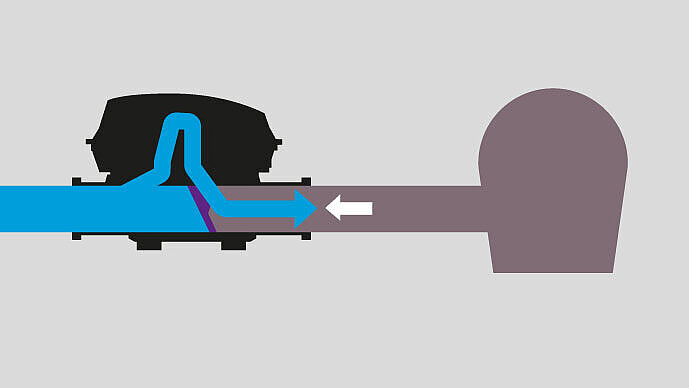

Grafic de funcționare instalație de pompare antirefulare Pumpfix F: 3. Eliminare în caz de refulare

Eliminare

Eliminarea apei uzate în timpul refulării.

Set de montaj pentru placa de pardoseală

Clapeta antirefulare este disponibilă pentru montaj în pardoseală și poate fi încastrată cu ajutorul unei piese de prelungire cu flanșă centrală și hidroizolație elastomerică inclusiv în beton impermeabil. Funcția de drenaj integrată asigură că apa de suprafață, de exemplu în cazul spargerii unei țevi, este pompată în canalizare, împotriva refularii.

Sistem de autodiagnoză

Instalația dispune de un panou de comandă Comfort cu conectori integrați, cu sistem de autodiagnoză SDS, un afișaj pentru reprezentarea stării de funcționare și indicații de întreținere, precum și o opțiune de racordare pentru tehnica centrală de comandă. Acesta se poate conecta fără ajutorul unui electrician calificat.

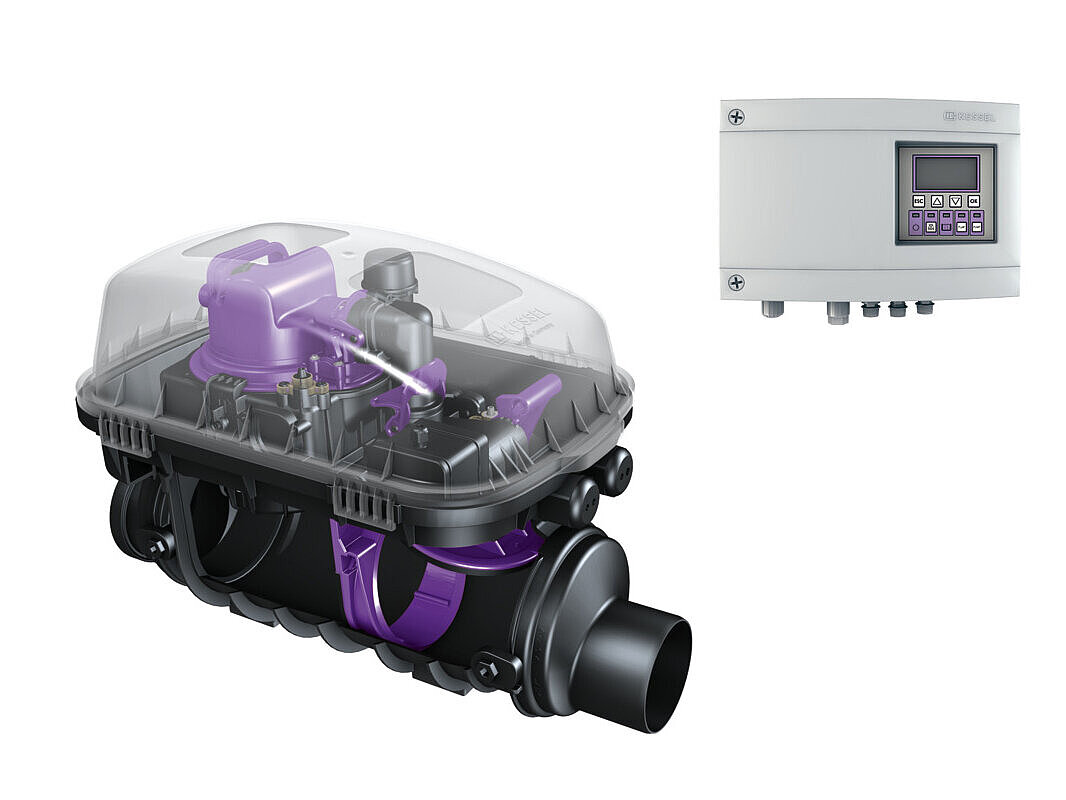

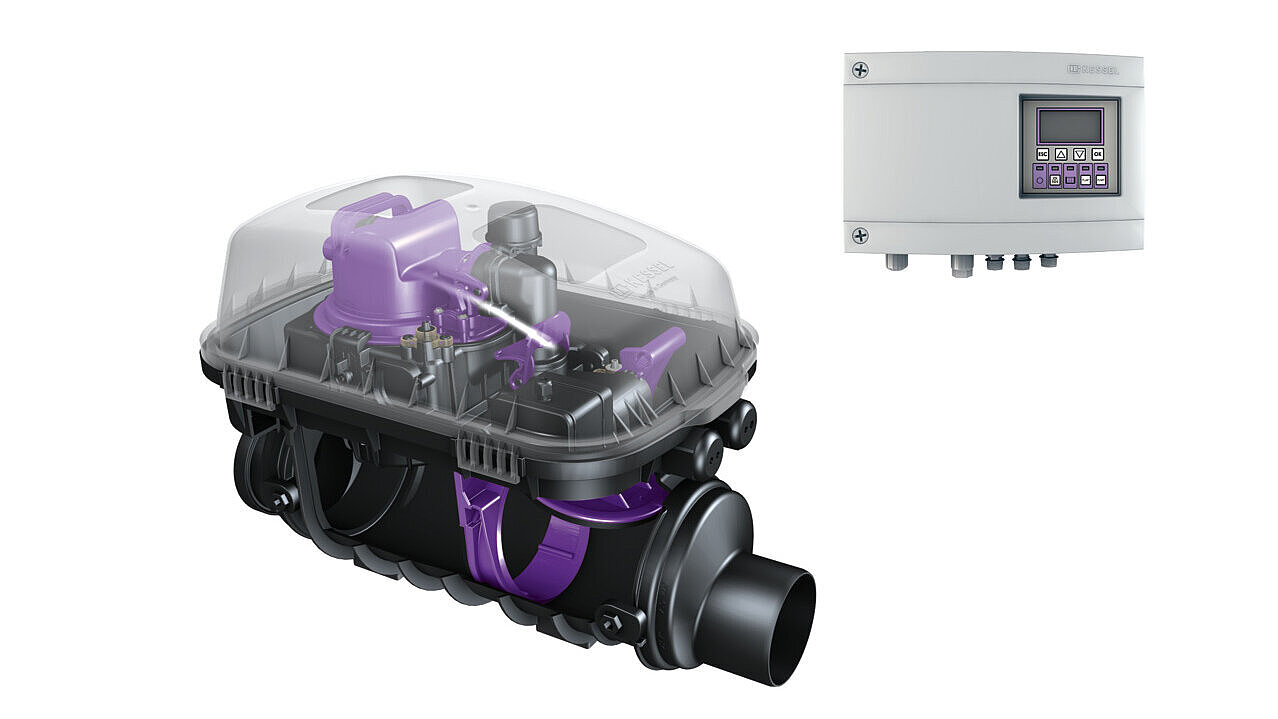

Pumpfix F backwater pumping station


Floor slab installation

  Nominal size (DN)Type of coverLengthWidth Item no.
24000S Cover plate with slotted cover 590  mm 590  mm 24000S
Vezi
24100S 100 Cover plate with slotted cover 642  mm 590  mm 24100S
Vezi
24125S 125 Cover plate with slotted cover 645  mm 590  mm 24125S
Vezi
24150S 150 Cover plate with slotted cover 656  mm 590  mm 24150S
Vezi
24200S 200 Cover plate with slotted cover 720  mm 590  mm 24200S
Vezi

  Nominal size (DN)Type of coverLengthWidth Item no.
24100X 100 tileable cover plate 642  mm 590  mm 24100X
Vezi
24125X 125 tileable cover plate 645  mm 590  mm 24125X
Vezi
24150X 150 tileable cover plate 656  mm 590  mm 24150X
Vezi
24200X 200 tileable cover plate 720  mm 590  mm 24200X
Vezi

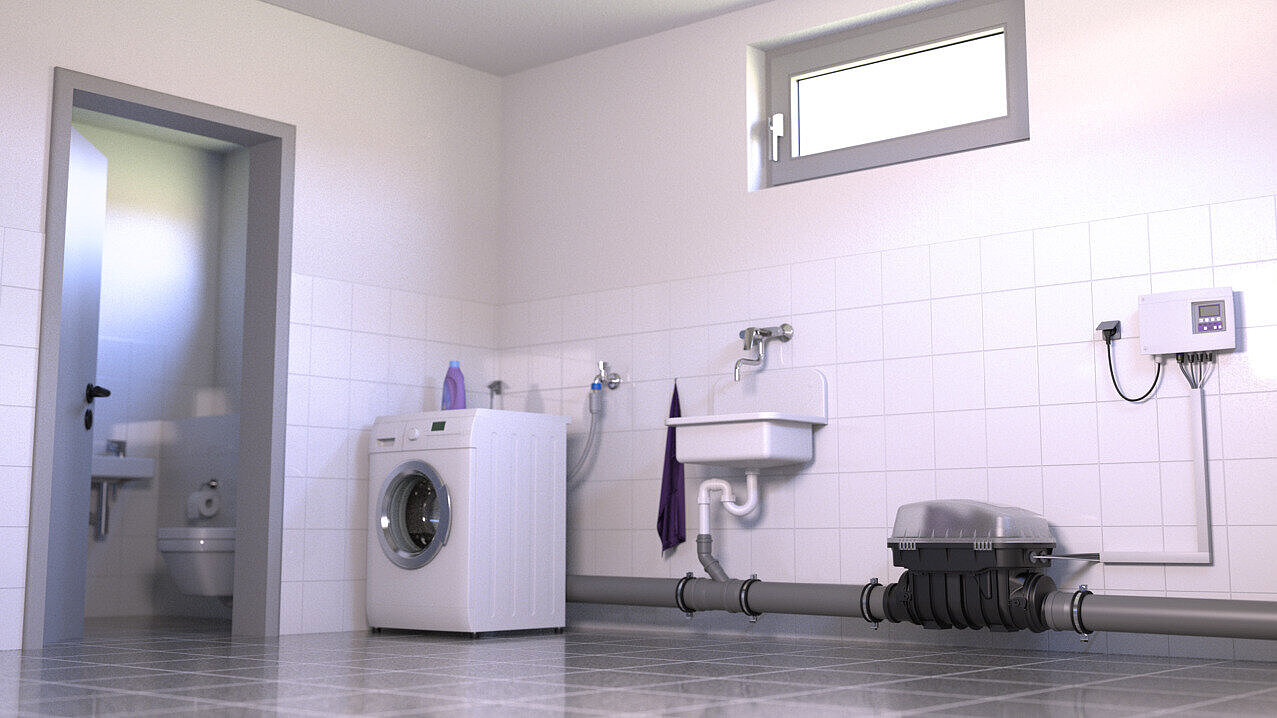

Installation in an exposed drainage pipe

  Nominal size (DN)LengthWidth Item no.
24000 542  mm 350  mm 24000
Vezi
24100 100 643  mm 350  mm 24100
Vezi
24125 125 645  mm 350  mm 24125
Vezi
24150 150 656  mm 350  mm 24150
Vezi
24200 200 720  mm 350  mm 24200
Vezi

Shell and Technology Kits

  Type of coverInstallation situation Item no.
24000-RBK
Protective cover exposed drainage pipe 24000-RBK
Vezi
24000S-RBK
Cover plate with slotted cover floor slab installation 24000S-RBK
Vezi
24000X-RBK
tileable cover plate floor slab installation 24000X-RBK
Vezi

  Title Item no.
20000-TKTechnology kit for Ecolift and Pumpfix F20000-TK
Vezi
